Der Z-Match Koppler





               Für den Selbstbau einer Z-Match wurden hier folgende Materialien Verwendet:

               Zwei Plexiglas scheiben ca. 10 *12 cm groß und ca. 6mm dick.

               Kupferrohdraht hart 3,5mm  ,Split Stator und normaler Drehkondensator,

100Ampere Polklemmen für den sym. Ausgang, Festkondensatoren NOS,

Keramik Schalter.....kleinkram





               Weitere Infos über Z-Match finden sie bei    VK5BR  und   DK7ZB  .

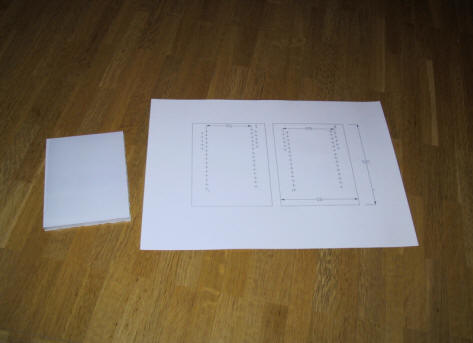

Hier eine bereits geschnittene Spulenscheibe mit Schablone.

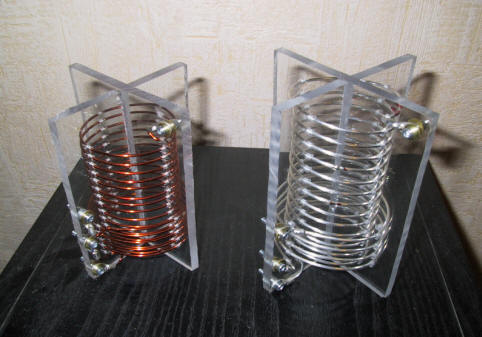

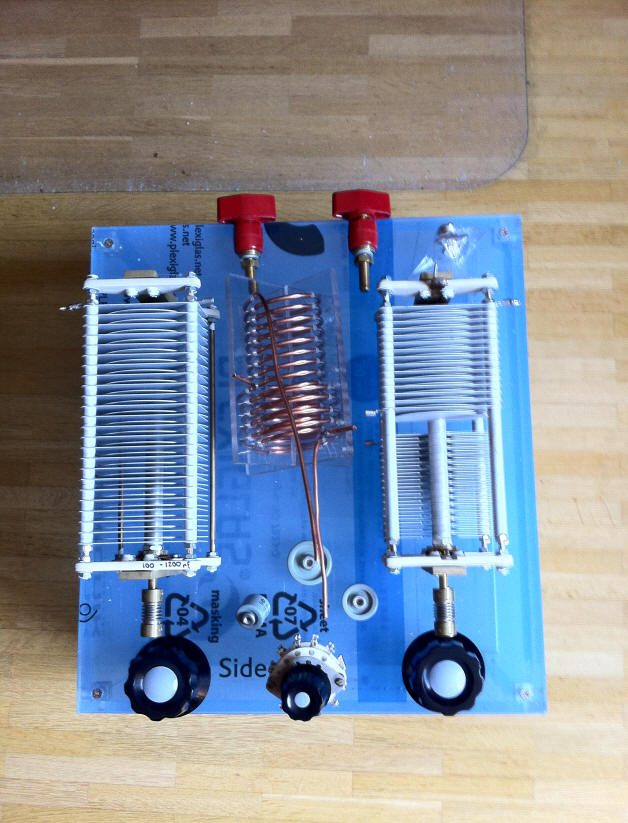

  Die fertigen kleinen Spulen    100 W -  800W



          Für den Neuen Koppler habe ich eine etwas größere Spule angefertigt !!!!

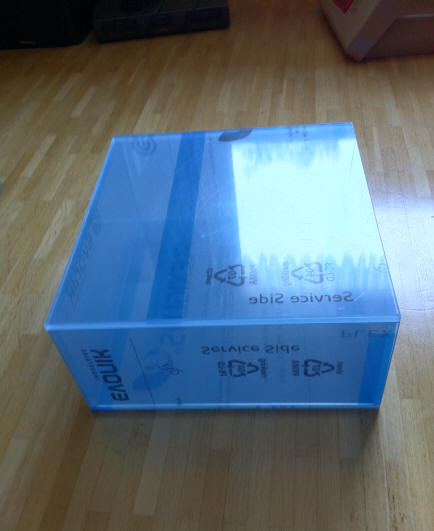

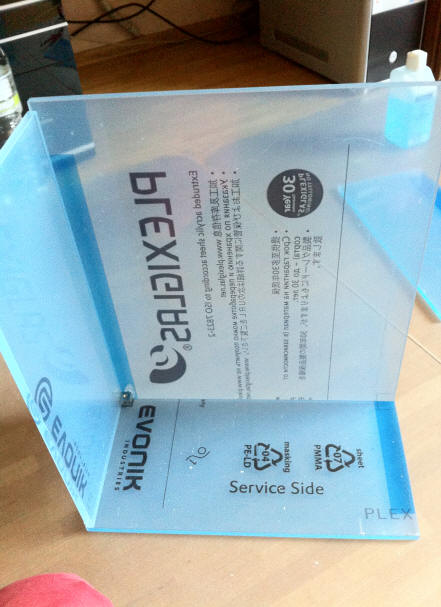

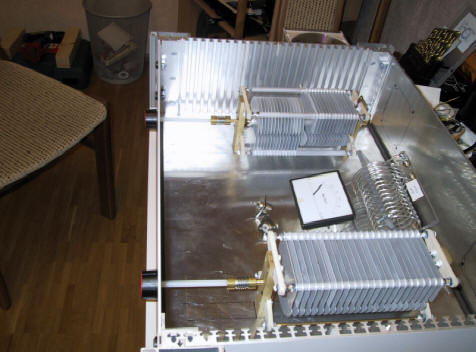

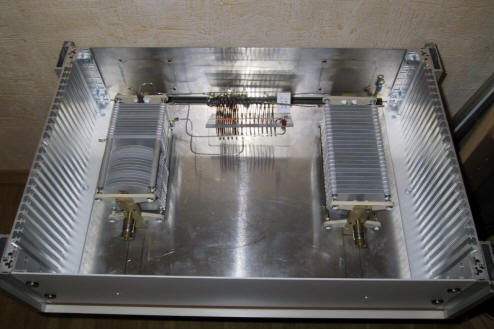

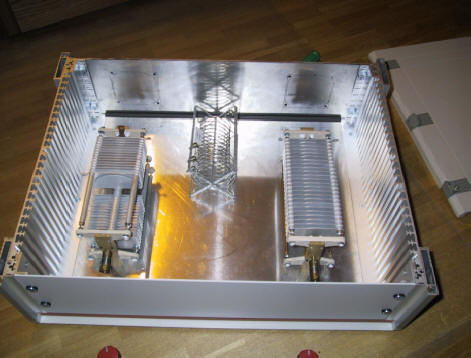

 Das neue Gehäuse  ist angekommen erste Anprobe passt !

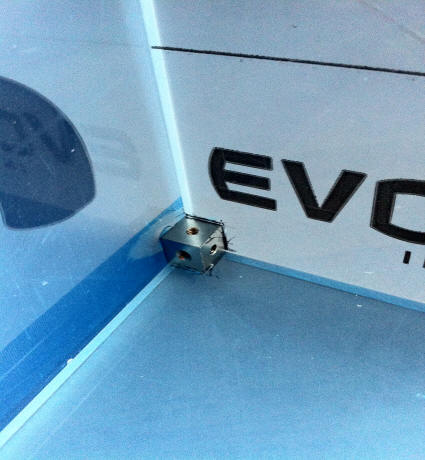

Gewindewürfel zum befestigen der Plexiglasplatten

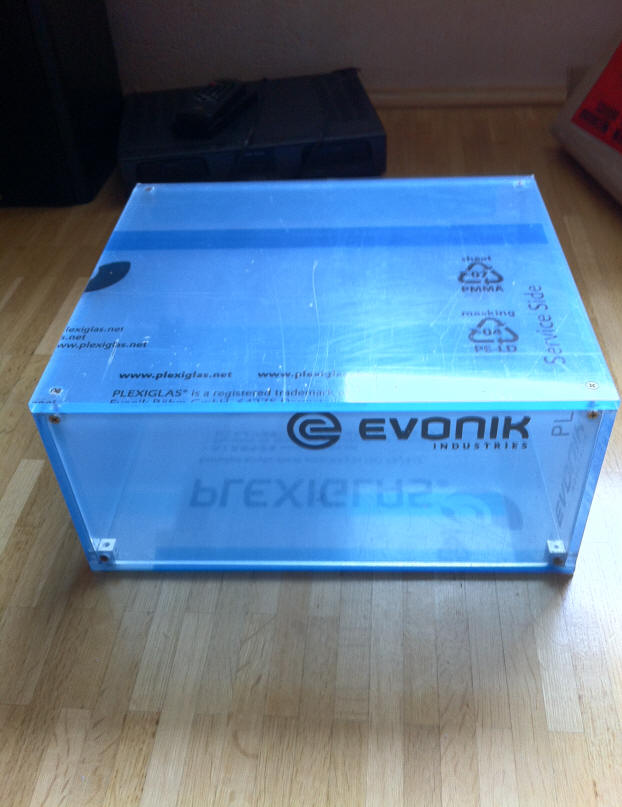

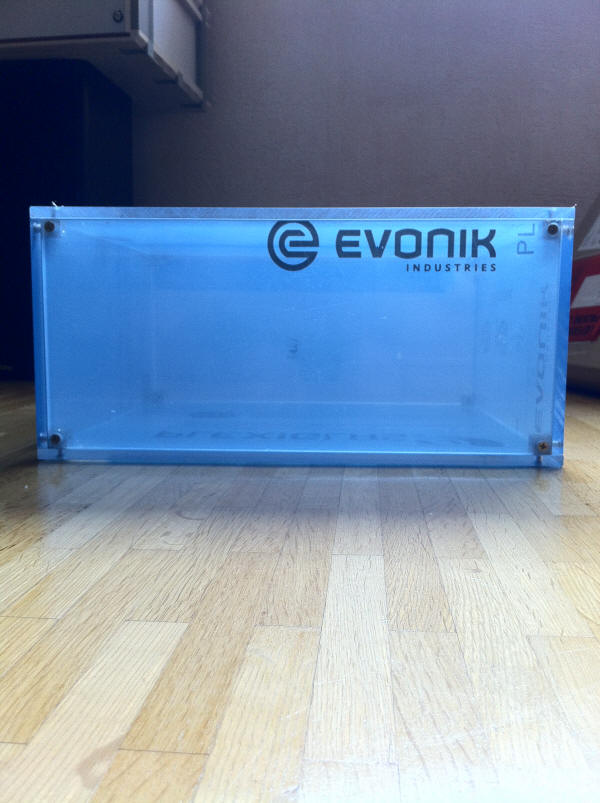

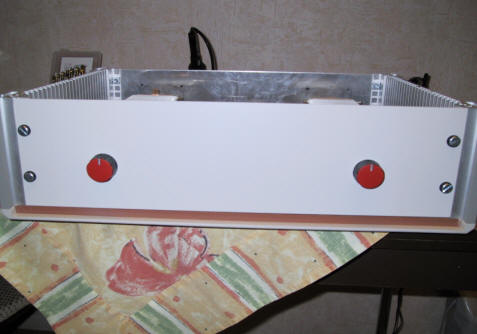

Fertiges Gehäuse

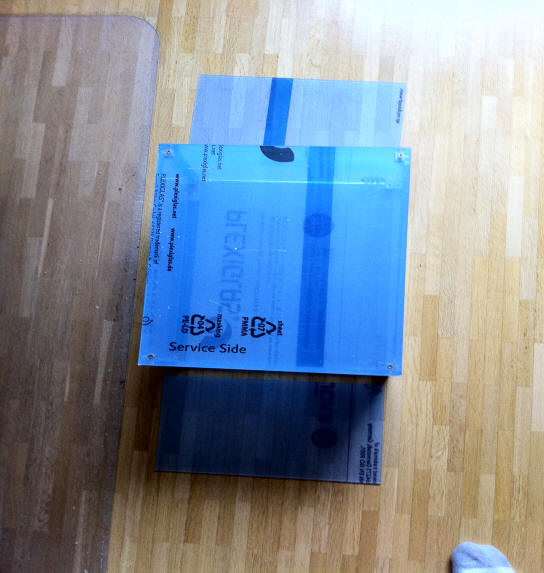

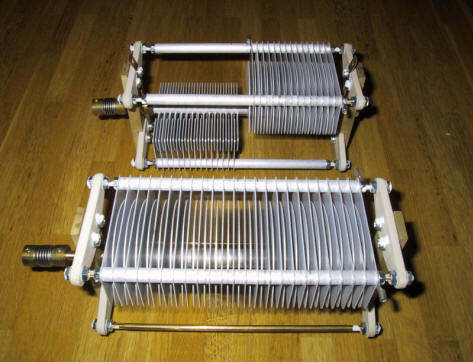

die Zutaten.....

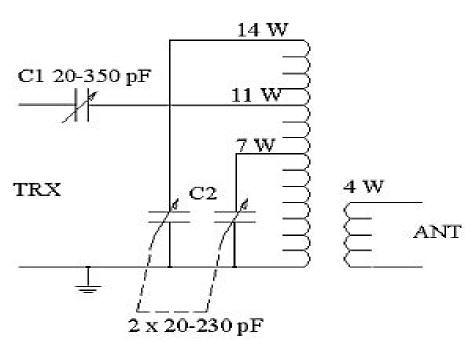

Das Schaltbild























Weitere Bilder folgen.....
