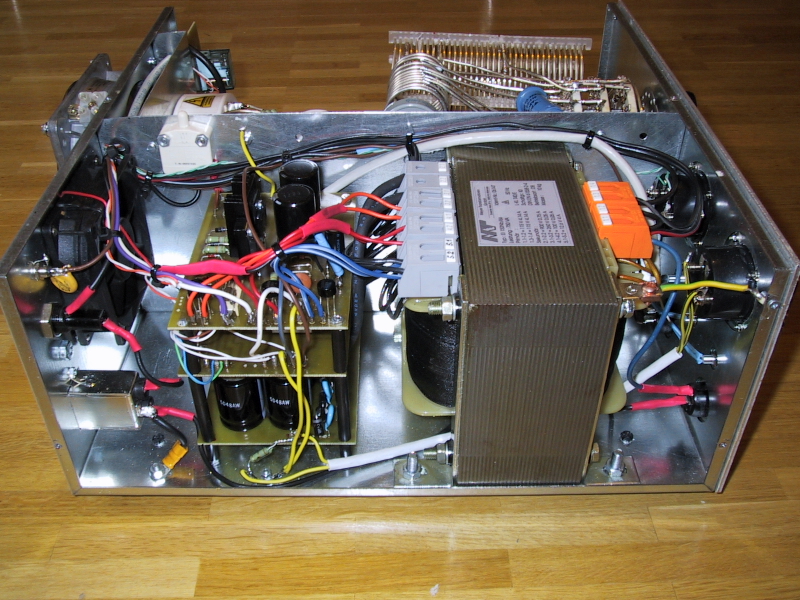

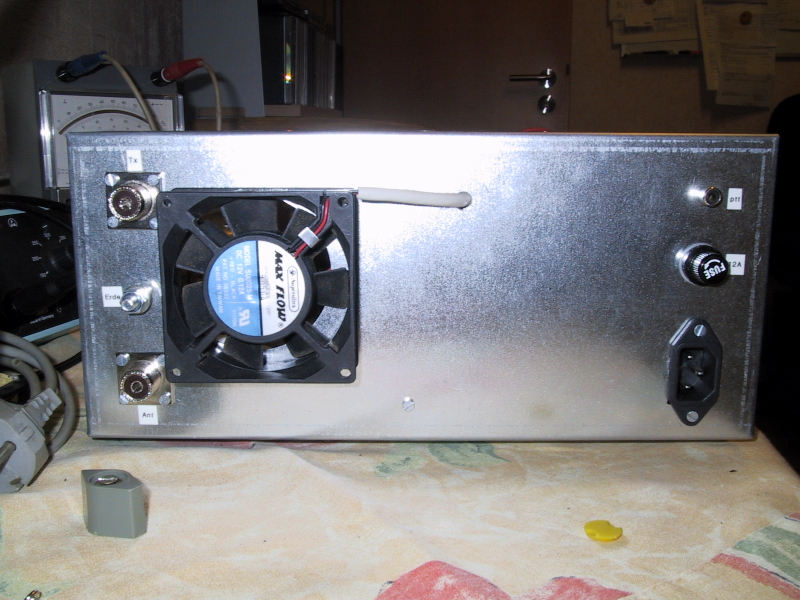

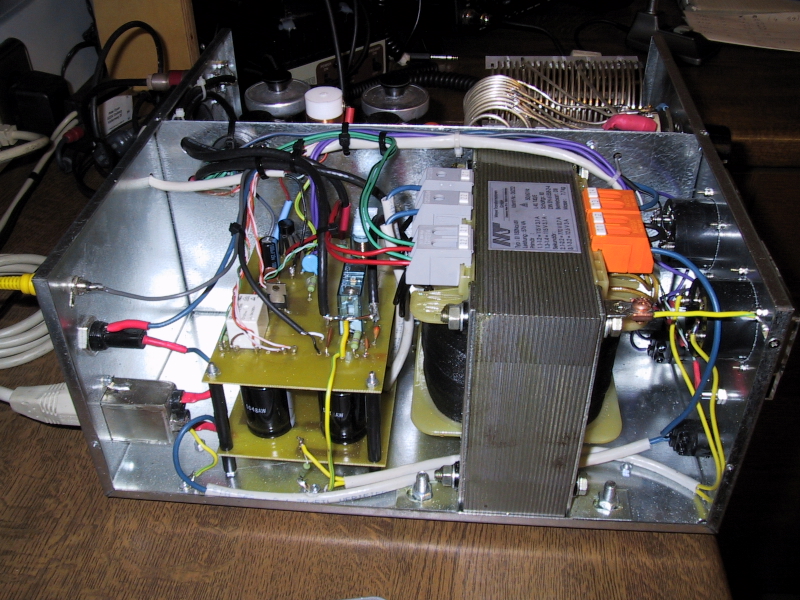

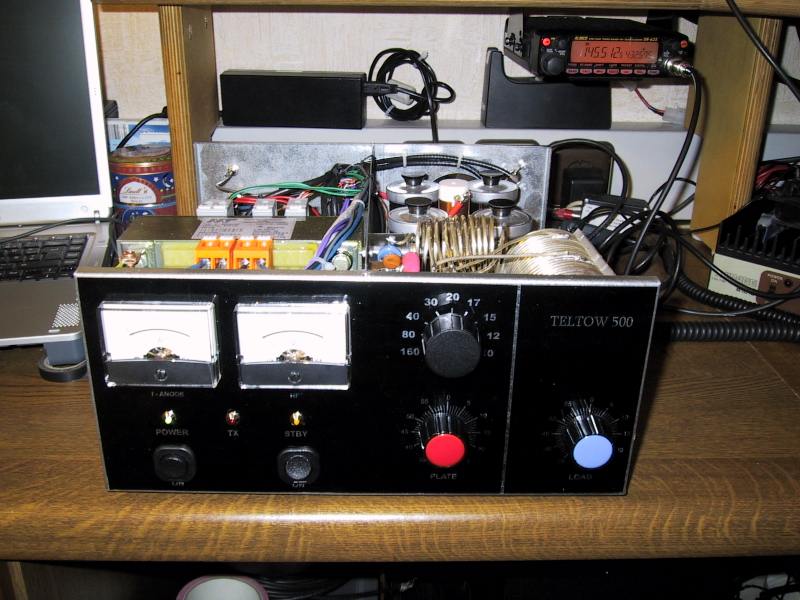

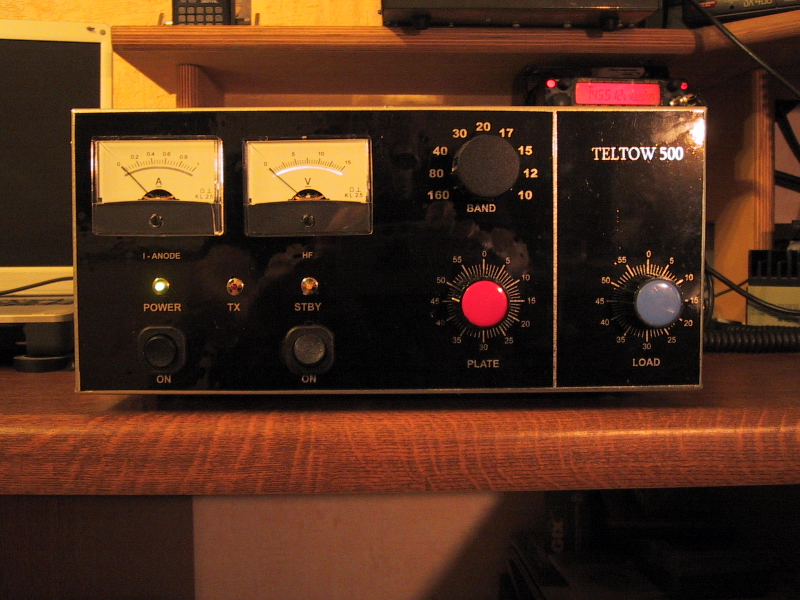

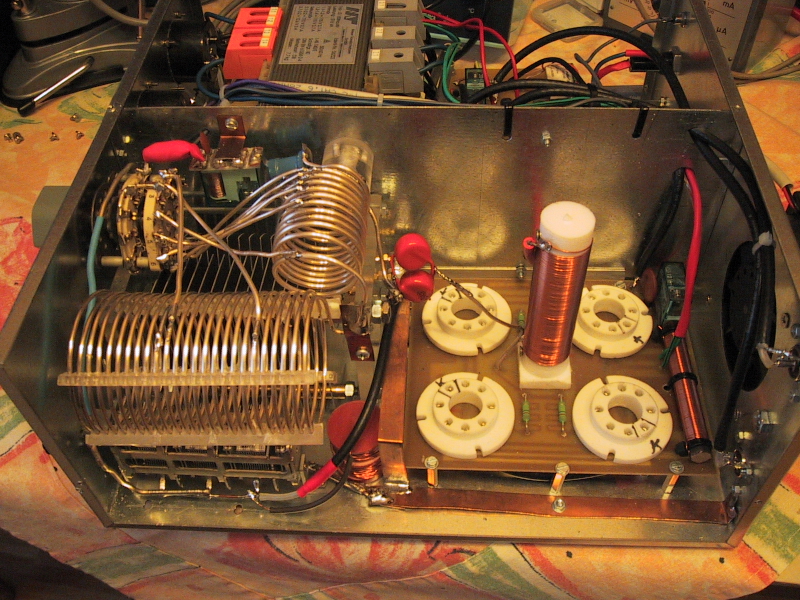

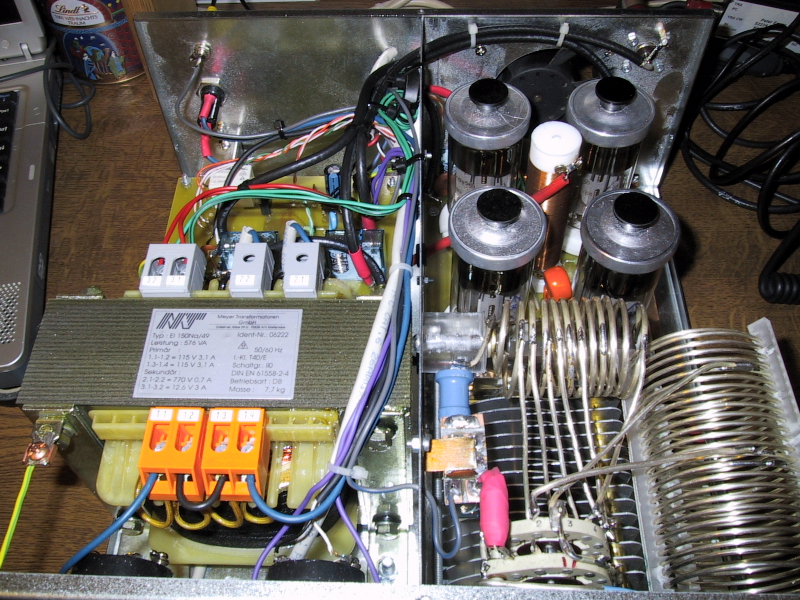

Technische Daten der TELTOW 500  mit 4 x GU-50

Ausgangsleistung :           CW  500 Watt

                                      SSB  500 Watt

                                    RTTY 400 Watt

                                    Gewicht:  12 Kg

                          Eingangs-SWR : < 1 : 2

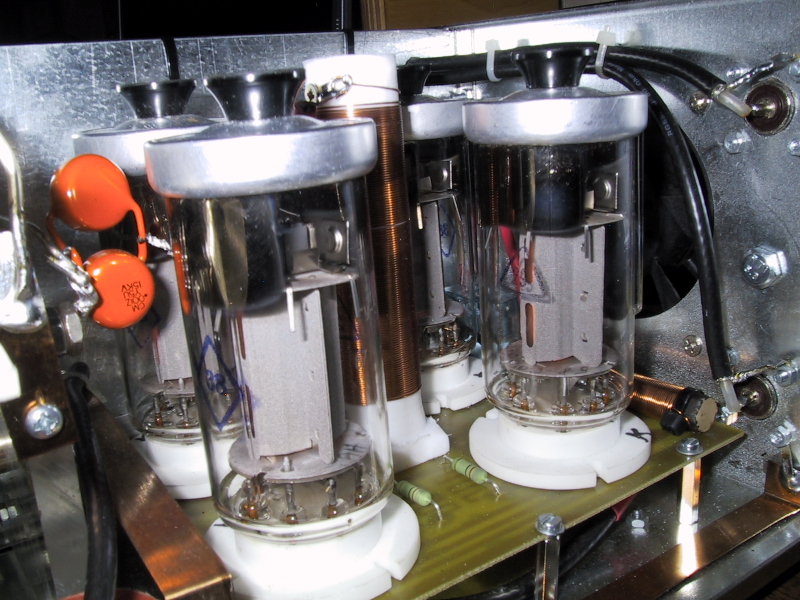

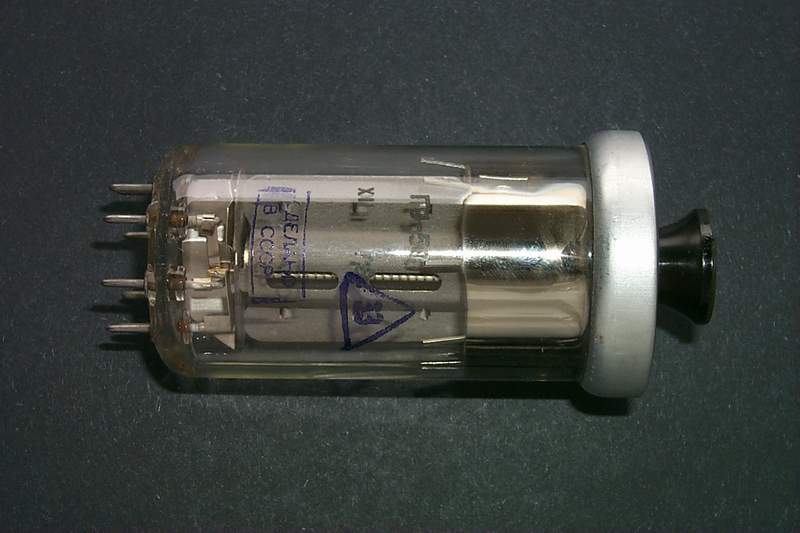

          GU50 ( ГУ-50 ) Pentode

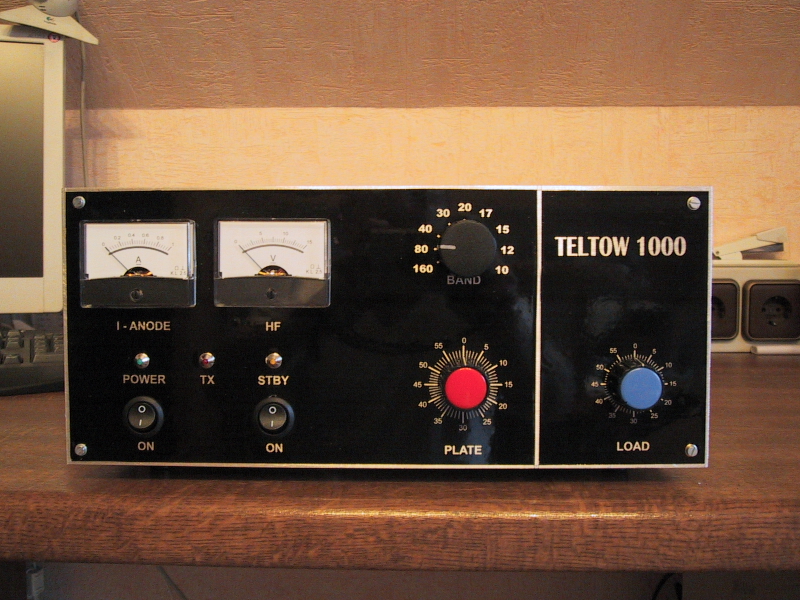

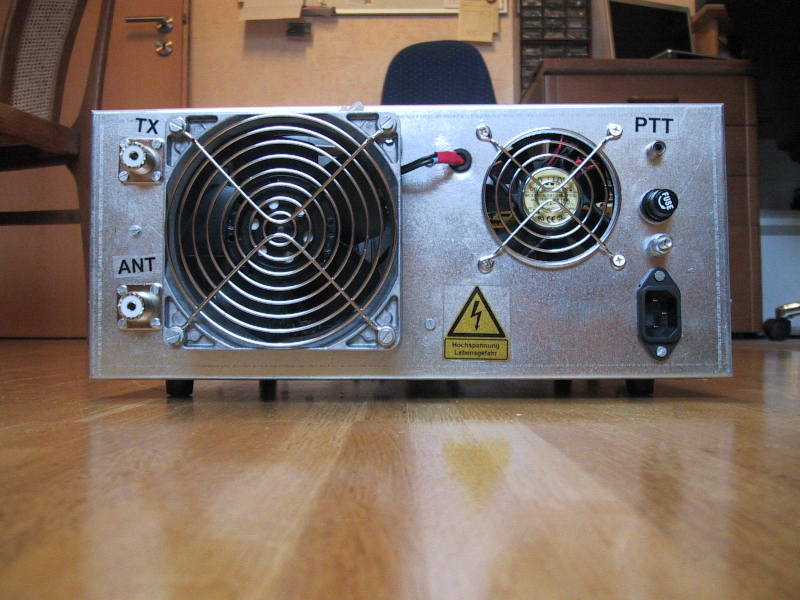

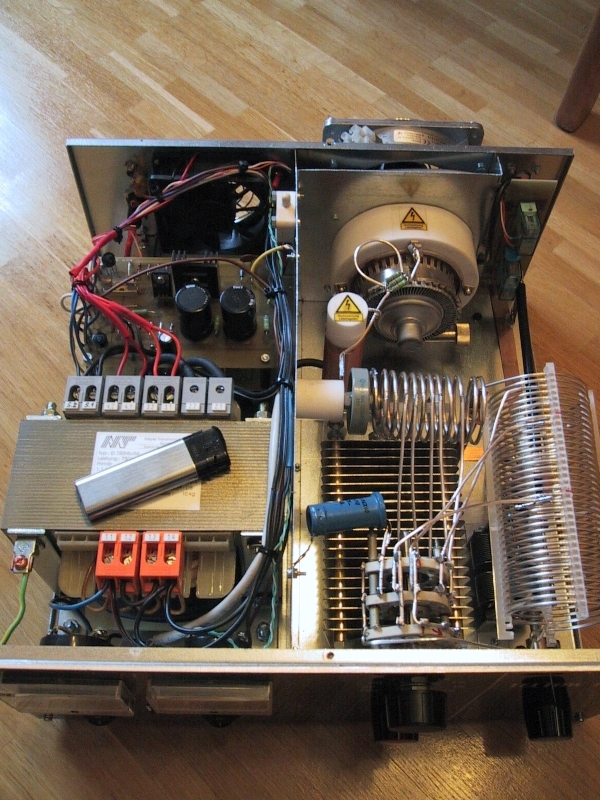

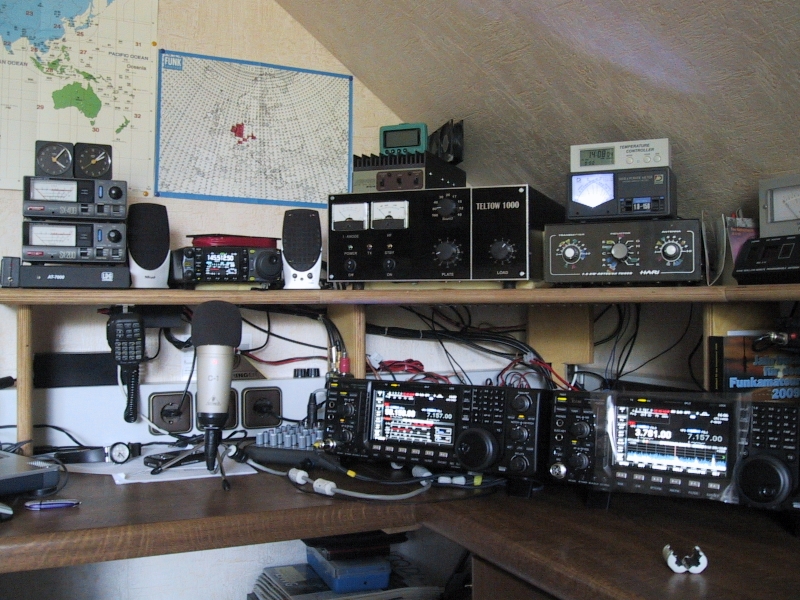

Technische Daten der TELTOW 1000 mit  1 x GU74b

Ausgangsleistung :   CW  1000 Watt

                                       SSB : 1200 Watt  PEP

                           RTTY:   800  Watt

Gewicht :                                16 Kg

Kathodenbasisschaltung AB1 Betrieb

Eingangs- SWR  <  1 : 1,3

Bänder 160 - 10m   (6m möglich nach Modifikation)

Abmessungen:  Höhe 160mm , Breite 350mm , Tiefe 360mm

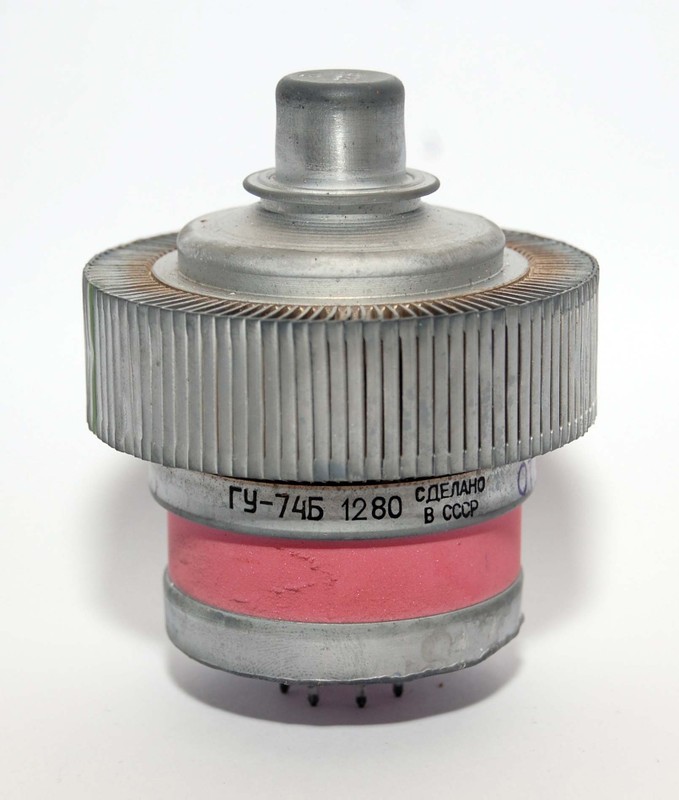

GU74b / ГУ-74b / 4CX800 Tetrode

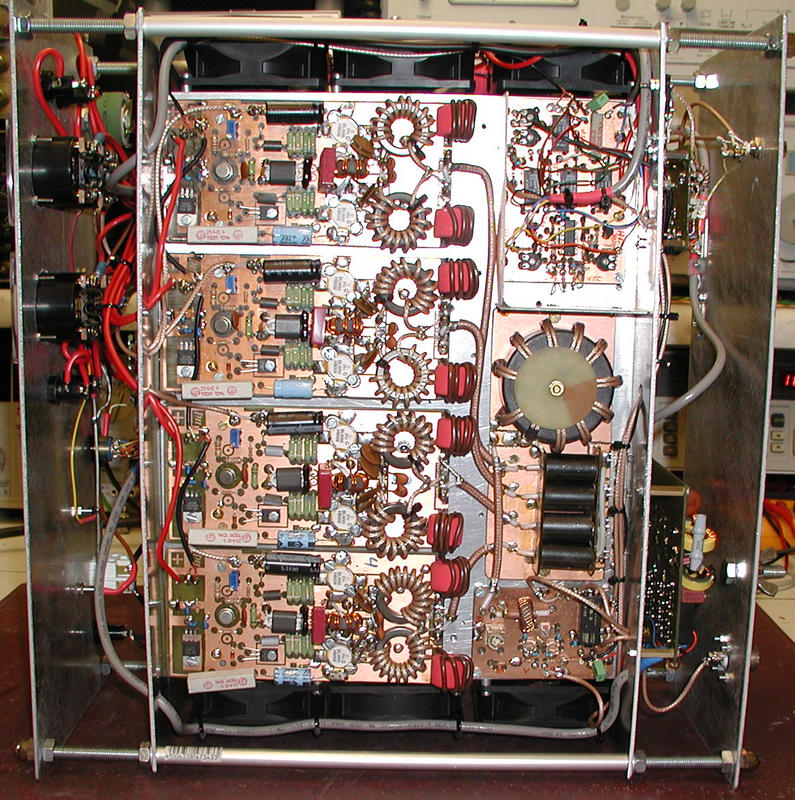

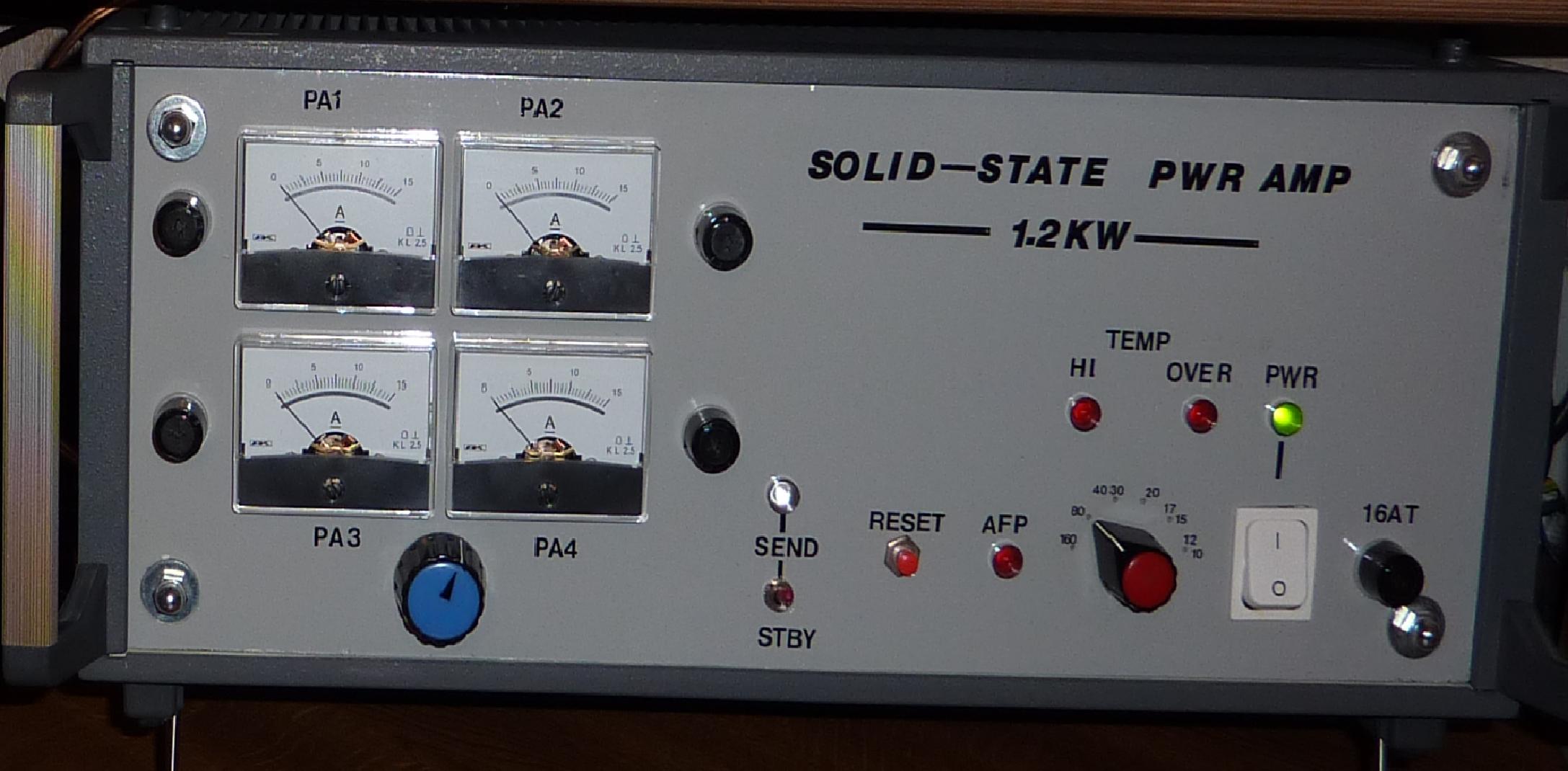

TRANSISTOR  AMP   nach  DJ8YP

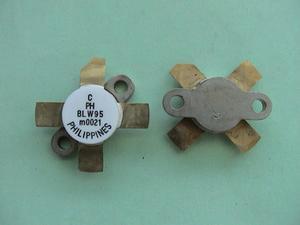

4 Module mit je  2 x BLW95  1200W SSB

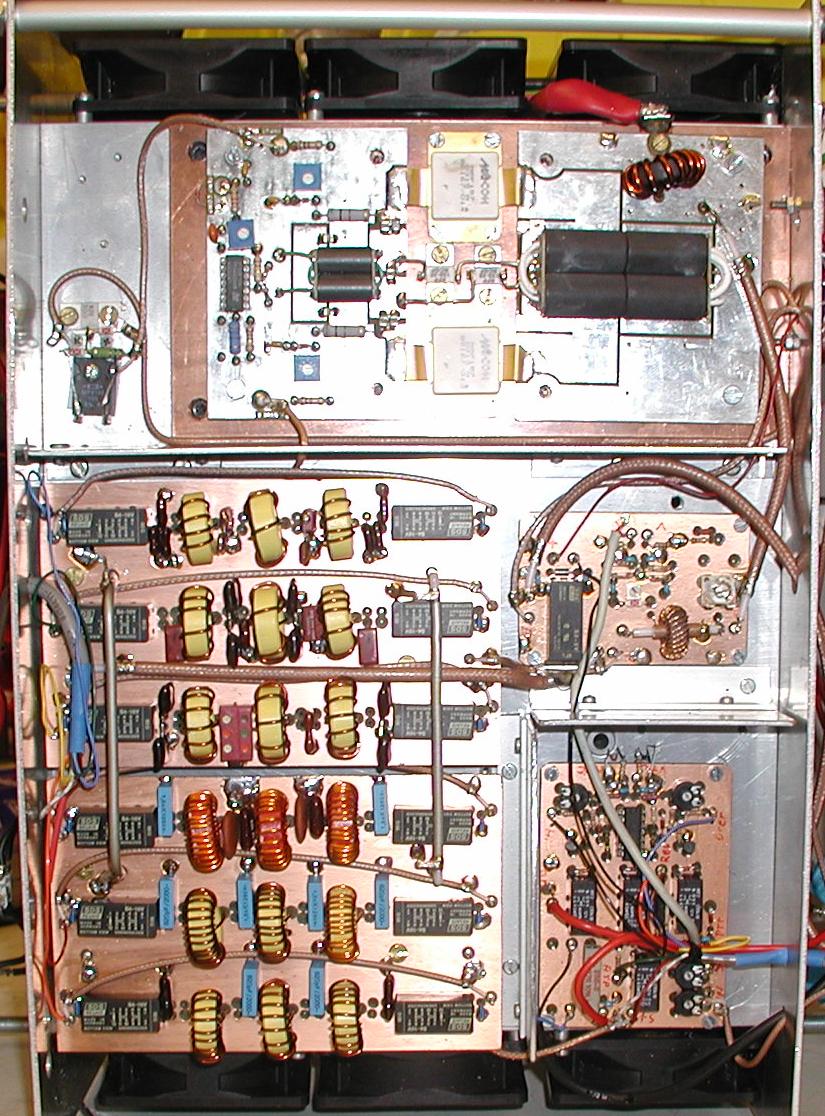

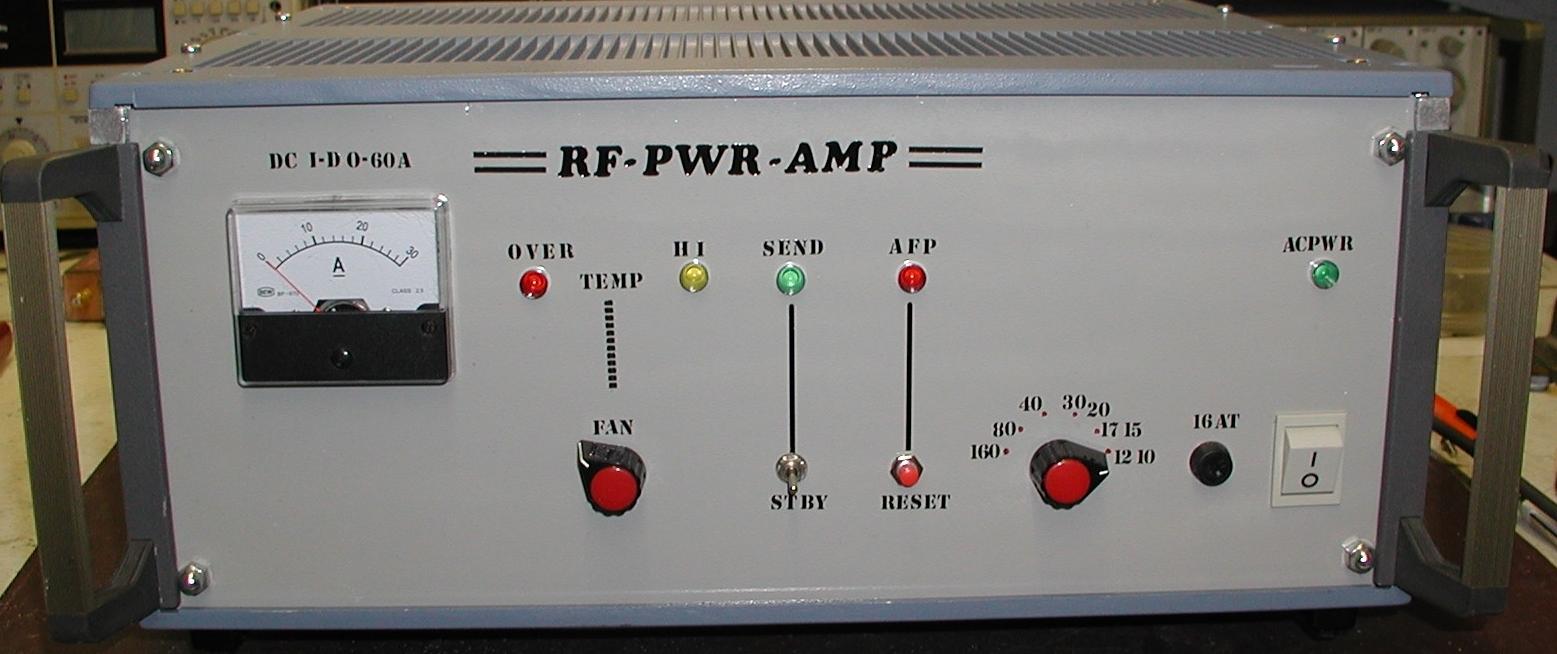

Die Neue ! 1500W SSB , SDR Ready







Angelehnt an Motorola AR 347.

Techn. Daten: Betr. Spannung 180...250VAC,Power Input Max 80-100W Output 1500W PEP . Frequenzbereich 1,8-30MHz.

Transistoren: 2x RF PWR Mosfet MRF 157 mit 23dB Verstärkung.

Intermodulation: 500W Out -40dB.1000W Out -35dB.1500W Out-25dB.Oberwellen 3.-50dB 5._ 60dB.

 Sicherheitsschaltungen: OUT-SWR Abschaltung (einstellbar).Max Inputeinstellung einstellbar. HI Temperatur erhöhte Lüfterdrehzahl einstellbar.

OverTemp Abschaltung über Sperrung der PTT( Lüfter weiter in Betrieb).Anlaufstrombegrenzung.

 Netzabsicherung 16A T. Kühlung durch 2 in der Drehzahl stufenlos regelbare Pabstlüfter mit 9dBA Lautstärke.

 Abmessungen: B 44cm H 20cm T 41cm.Das Netzteil ist eingebaut.

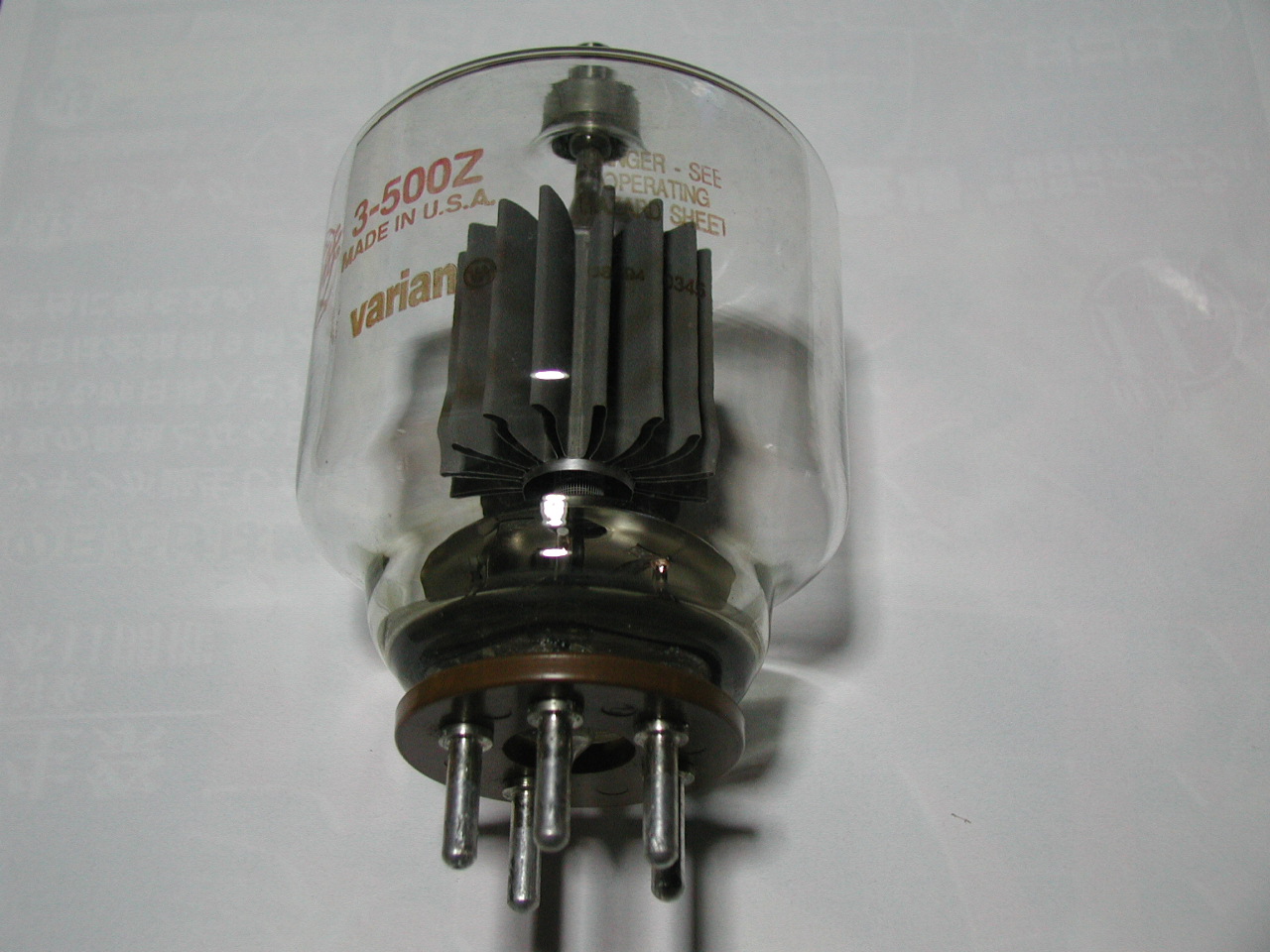

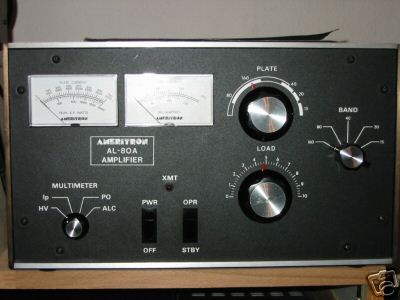

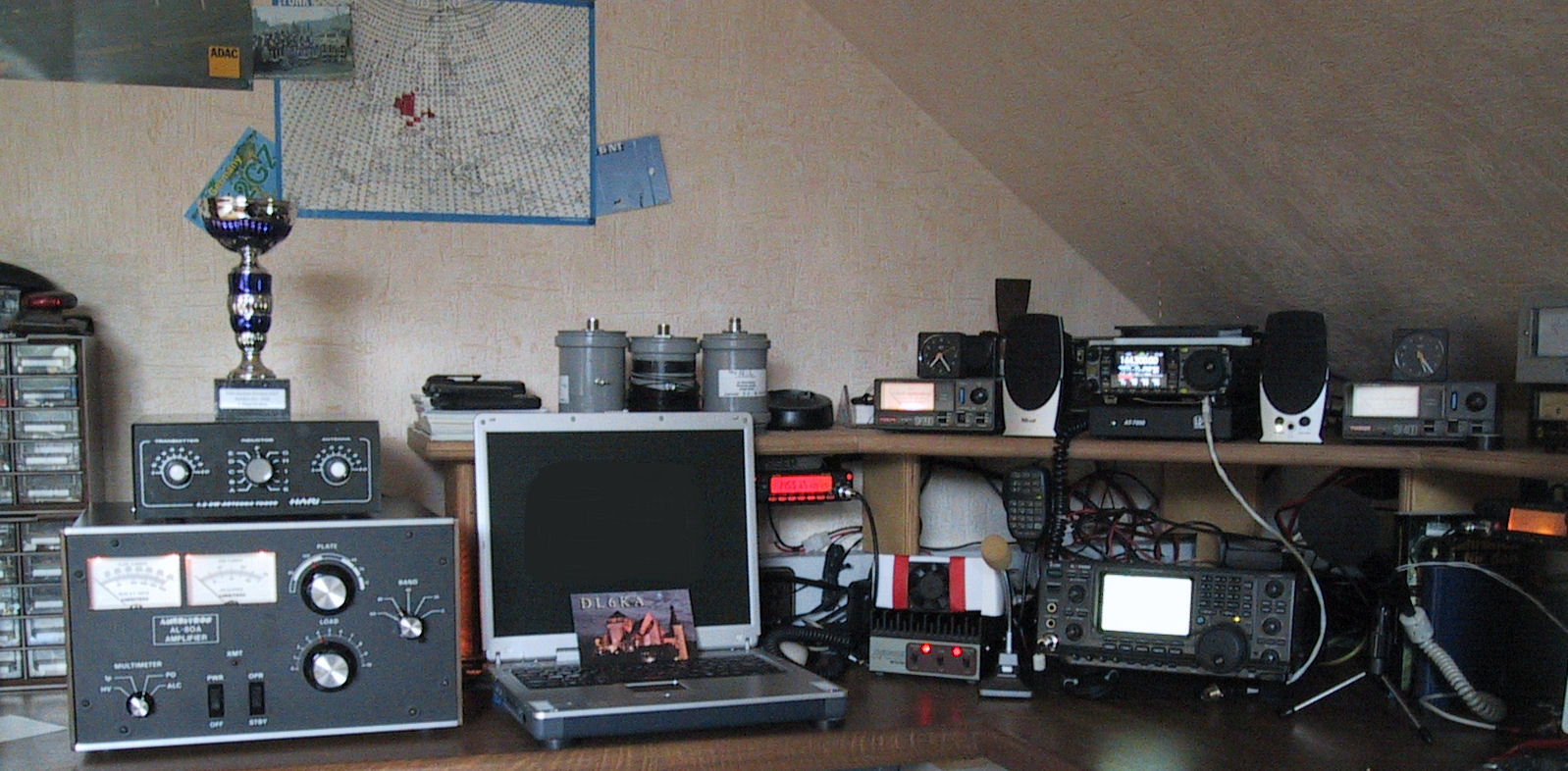

Ameritron  AL80A 1x 3-500Z  SSB 1000W  CW 850W















COMMANDER HF-1250 Handbuch
