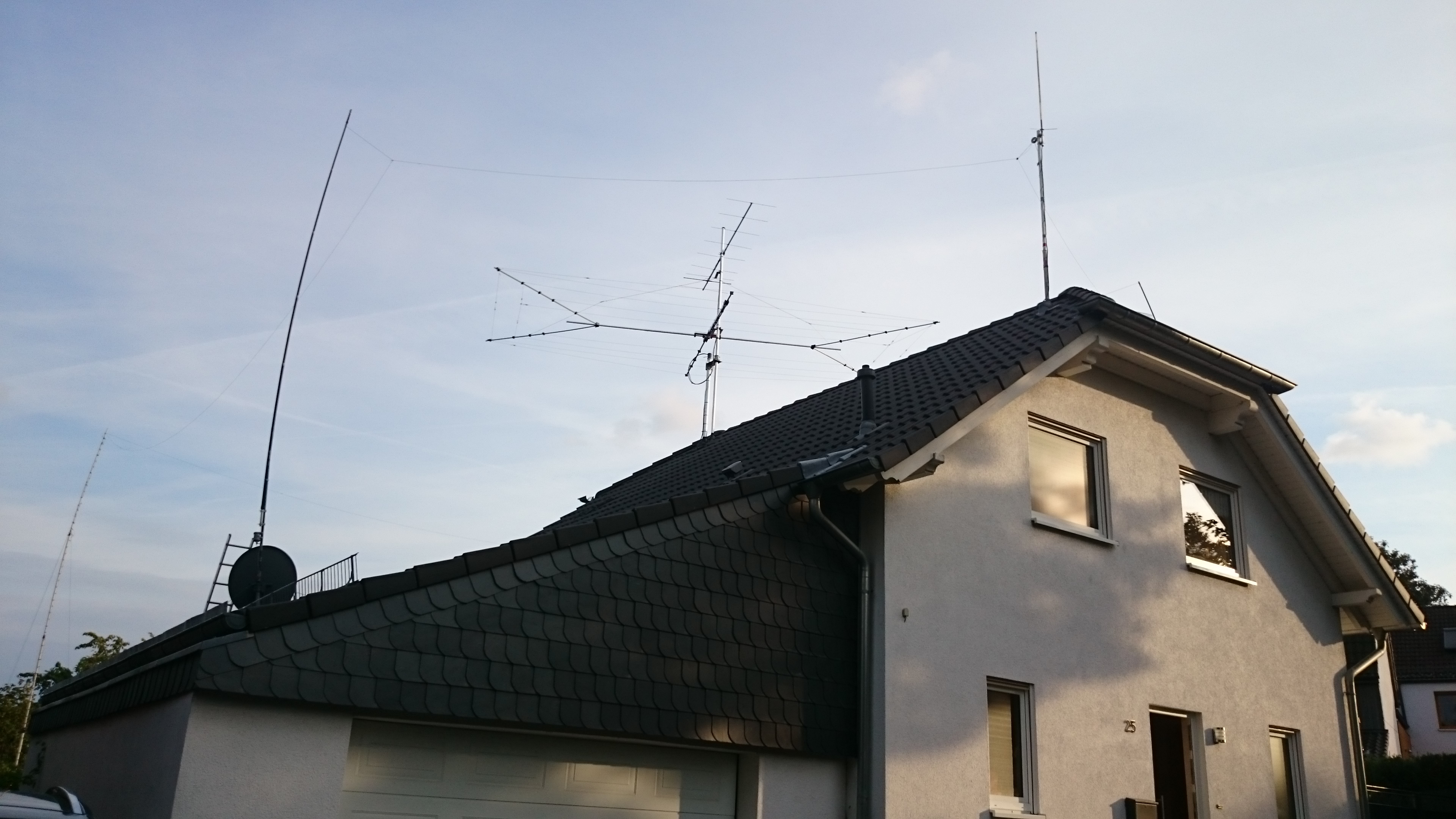

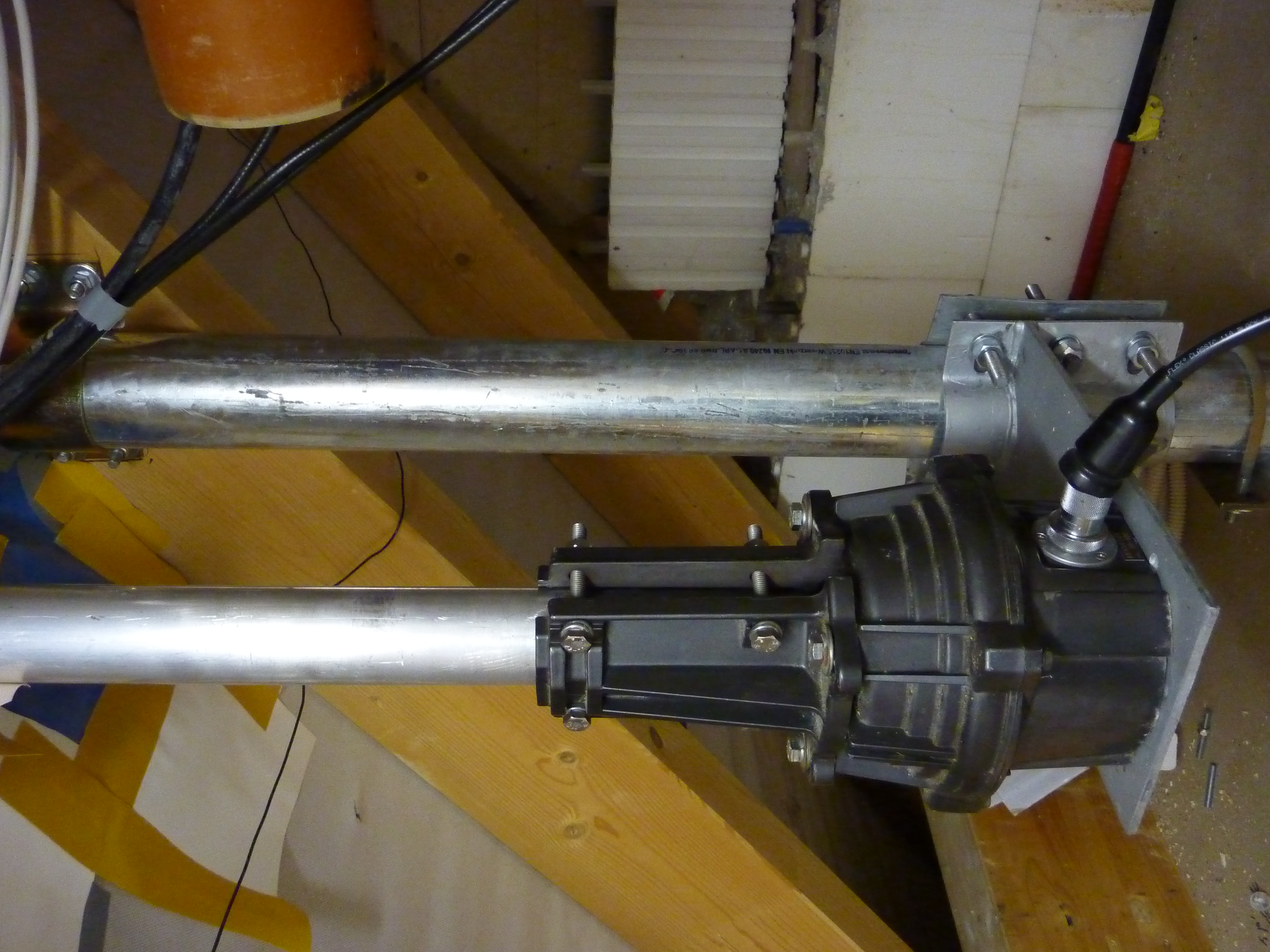

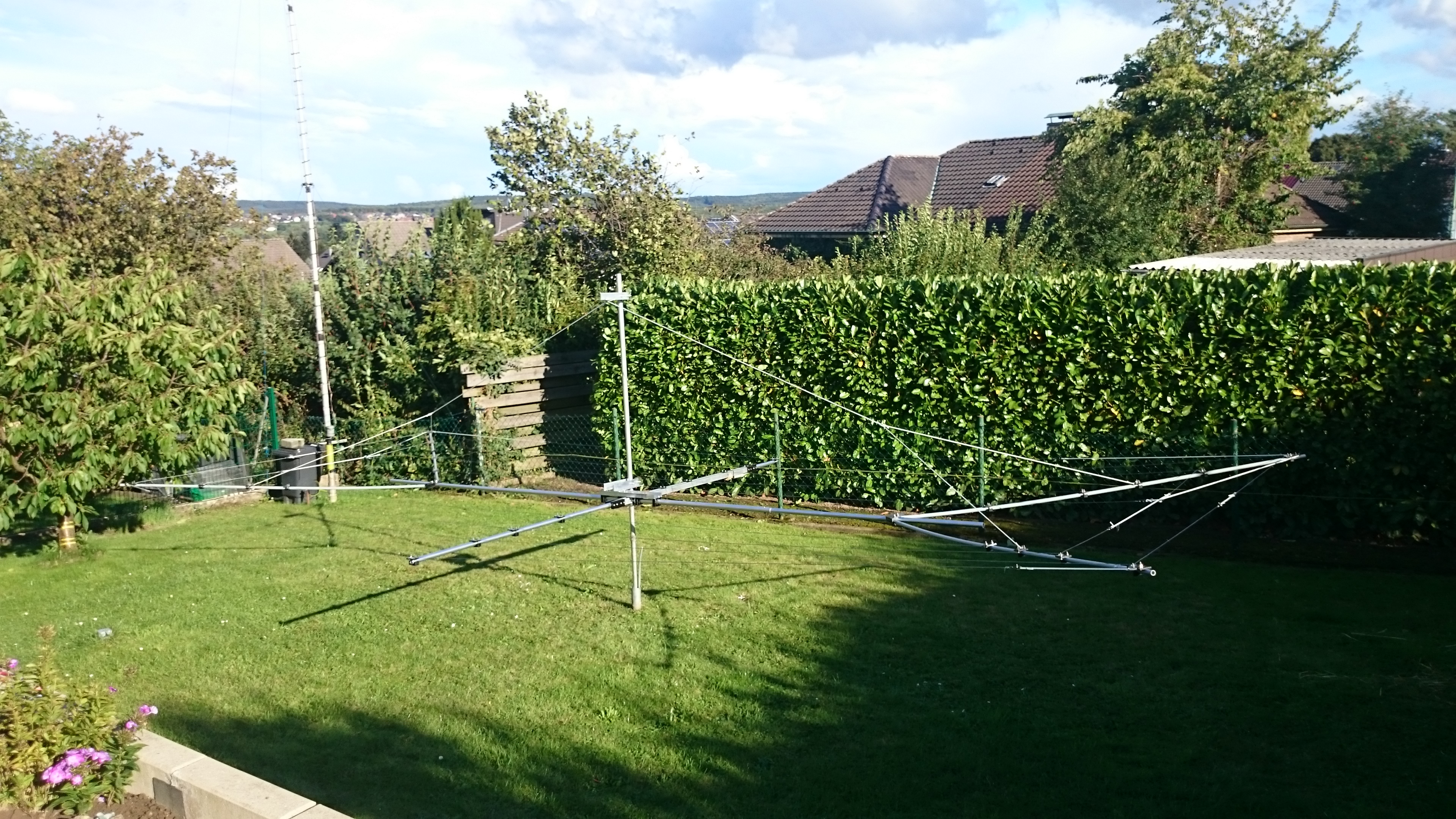

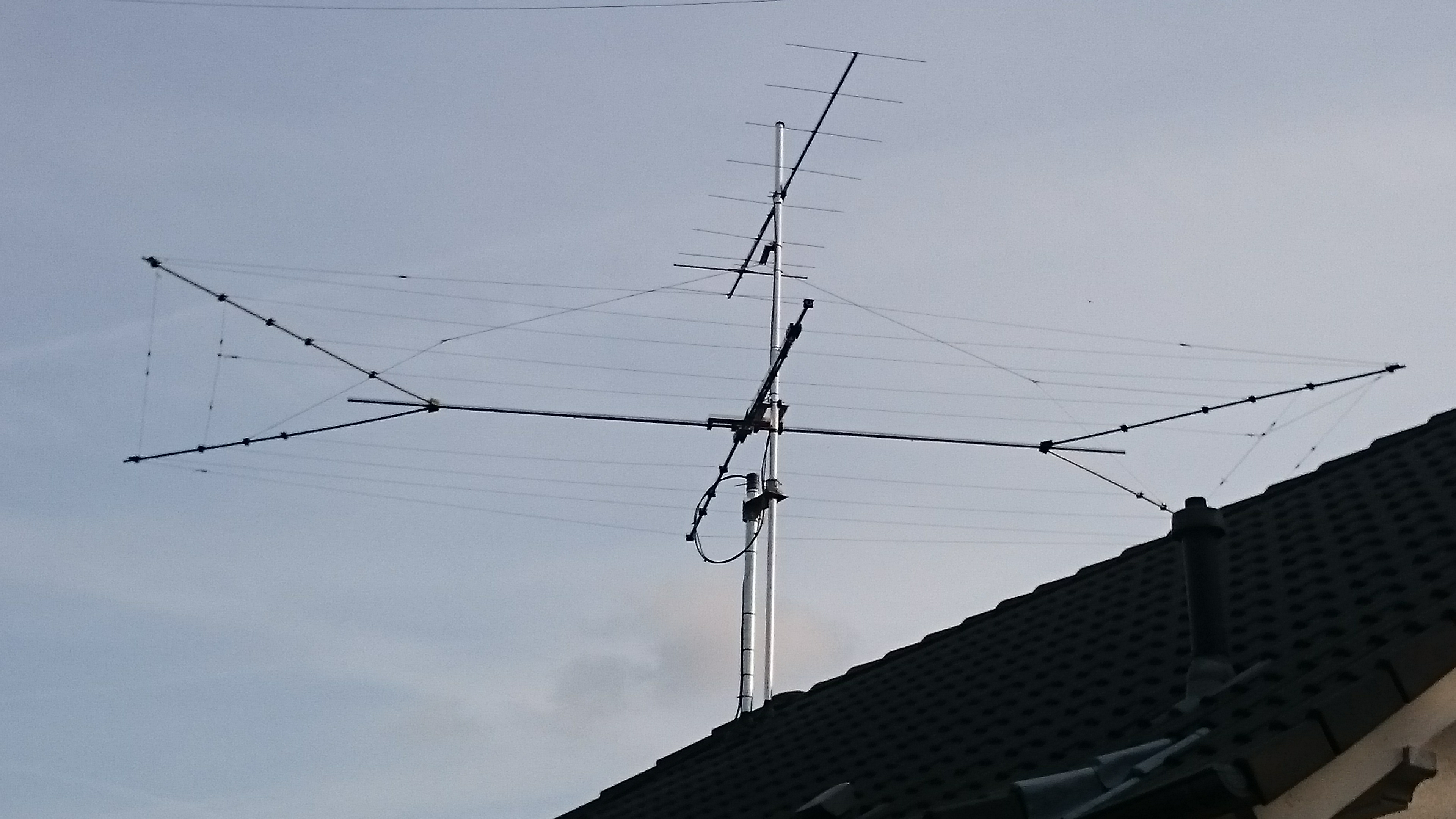

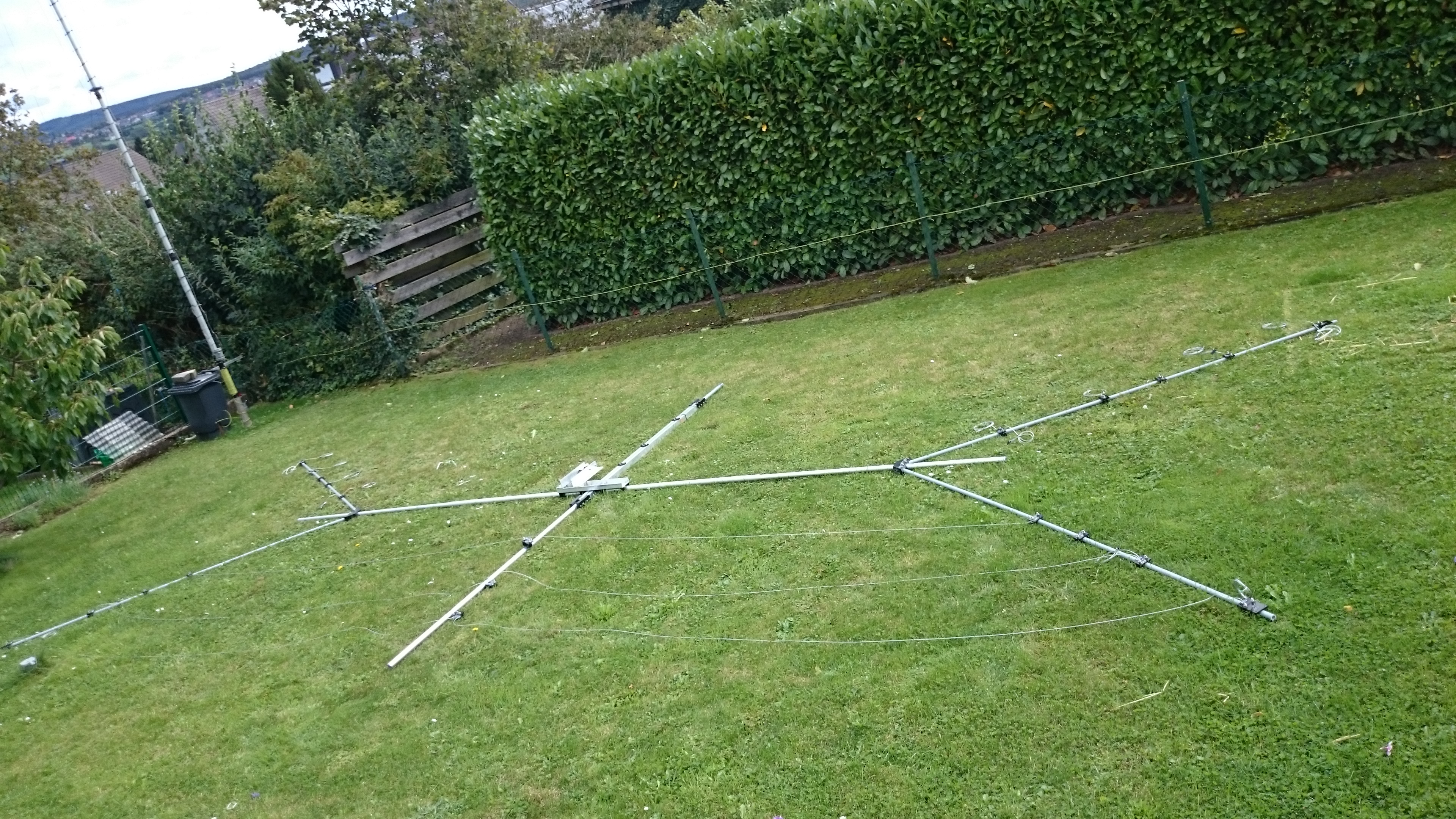

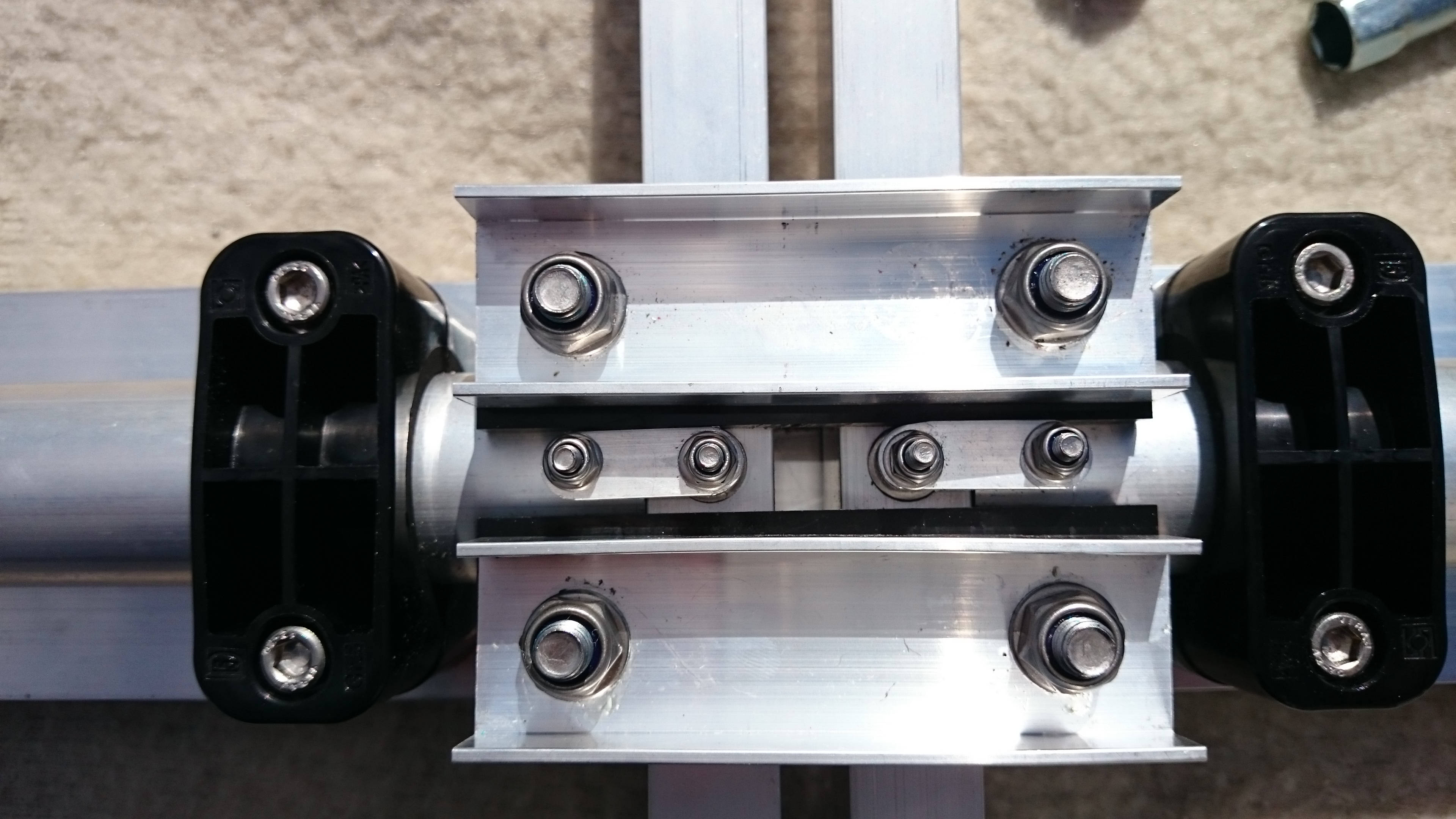

Aufbau des

OBW10-5 10 Element Draht-Beam 20-17-15-12-10m

der Firma OPTIBEAM





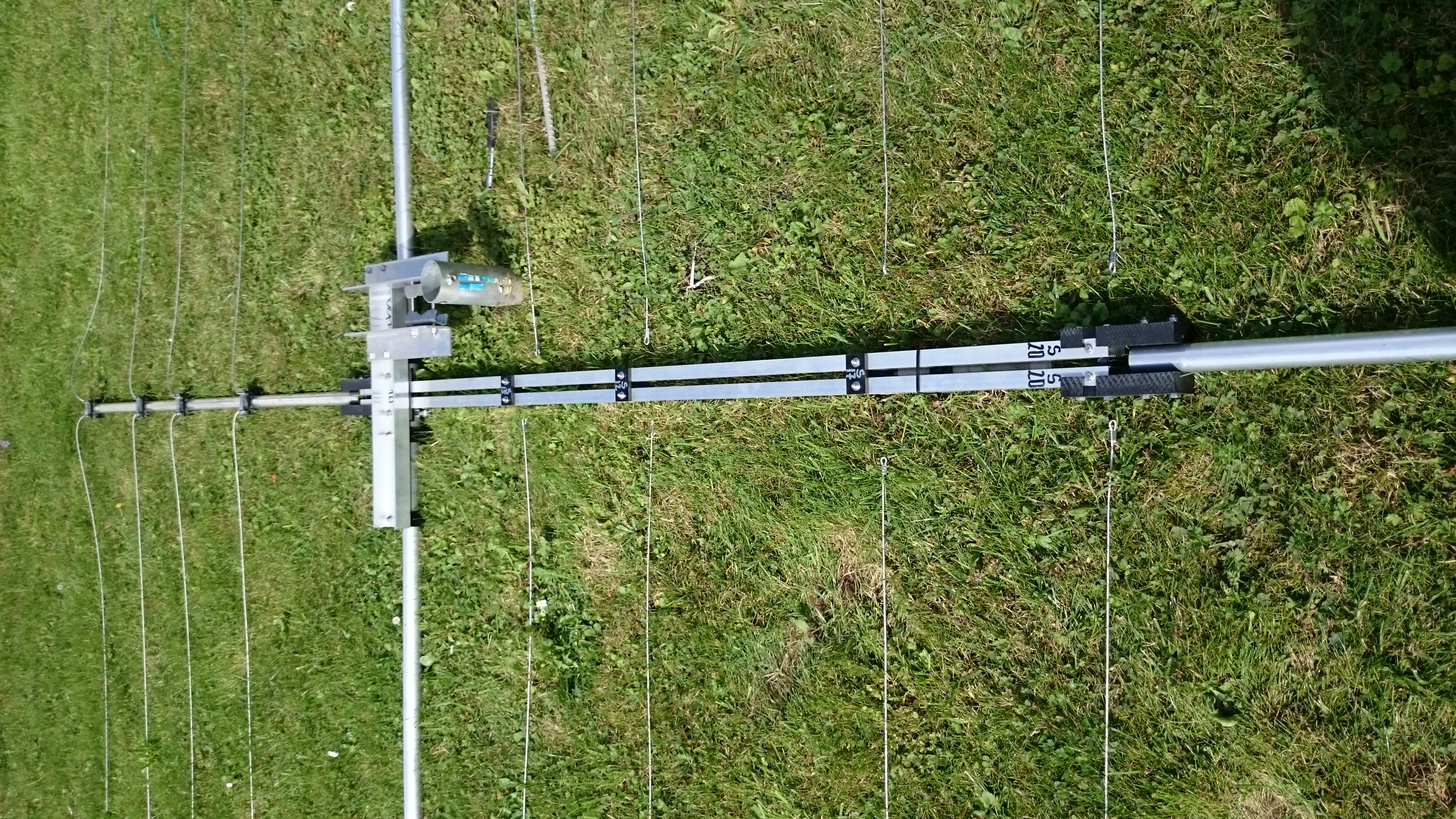

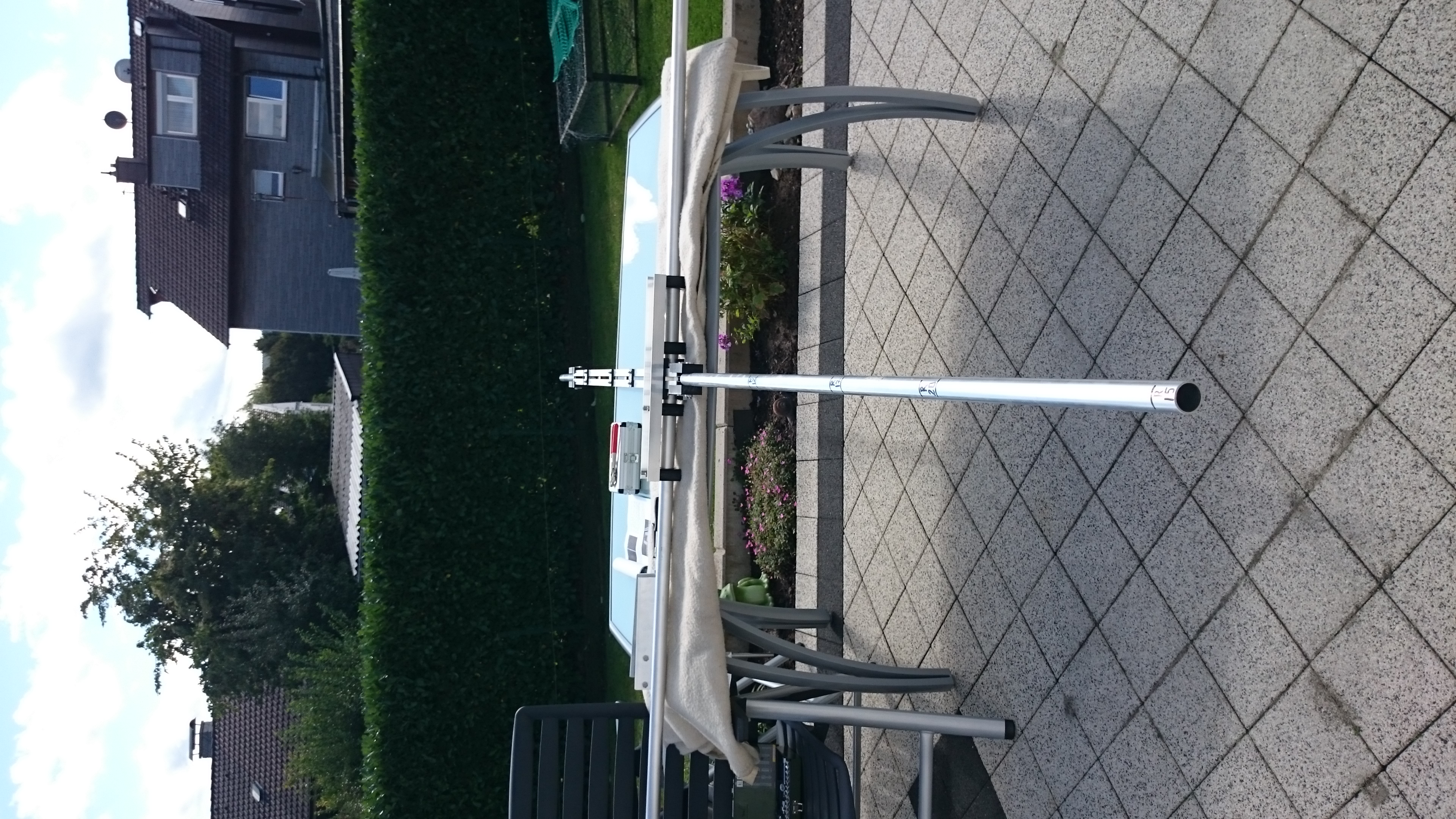

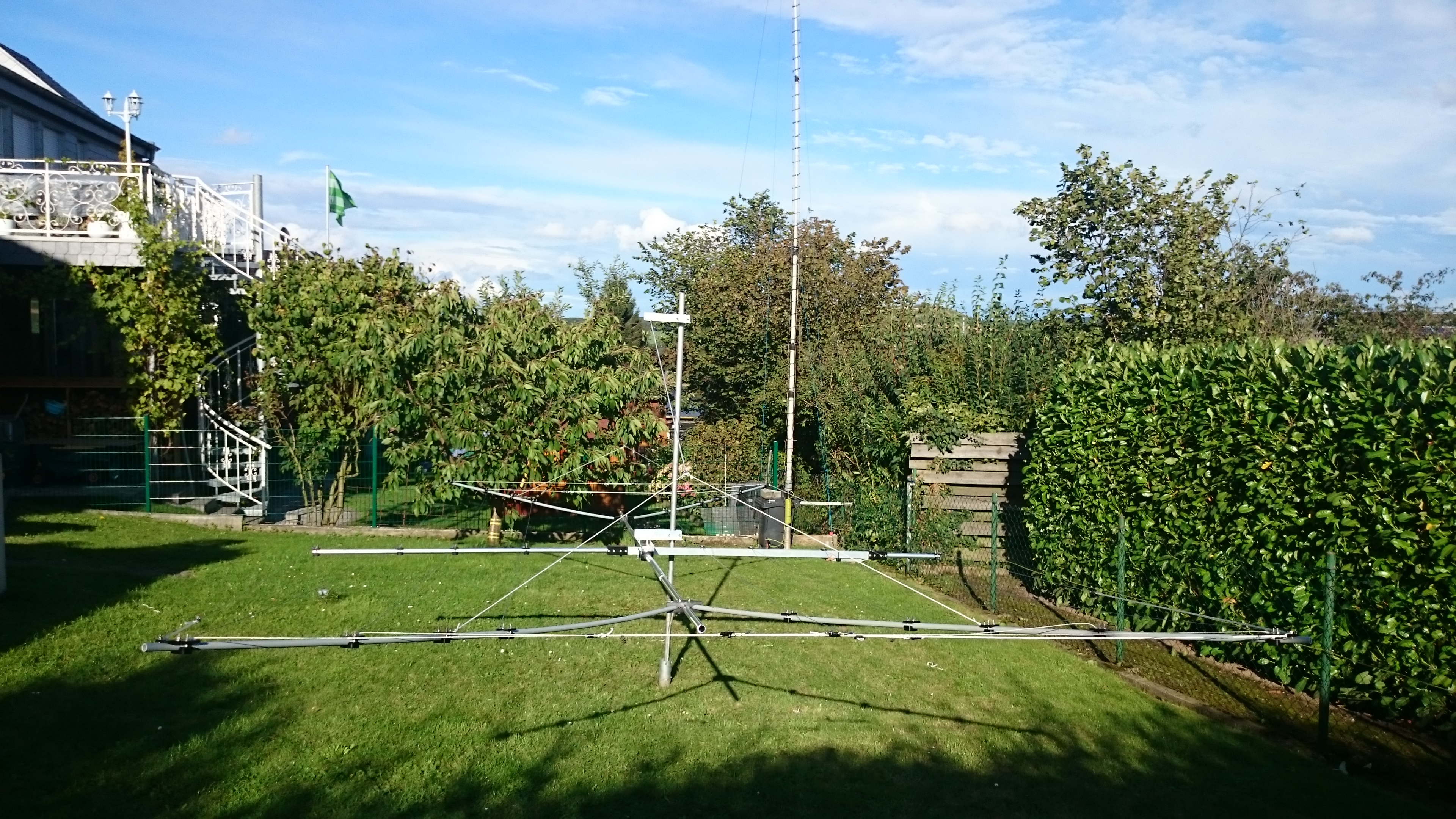

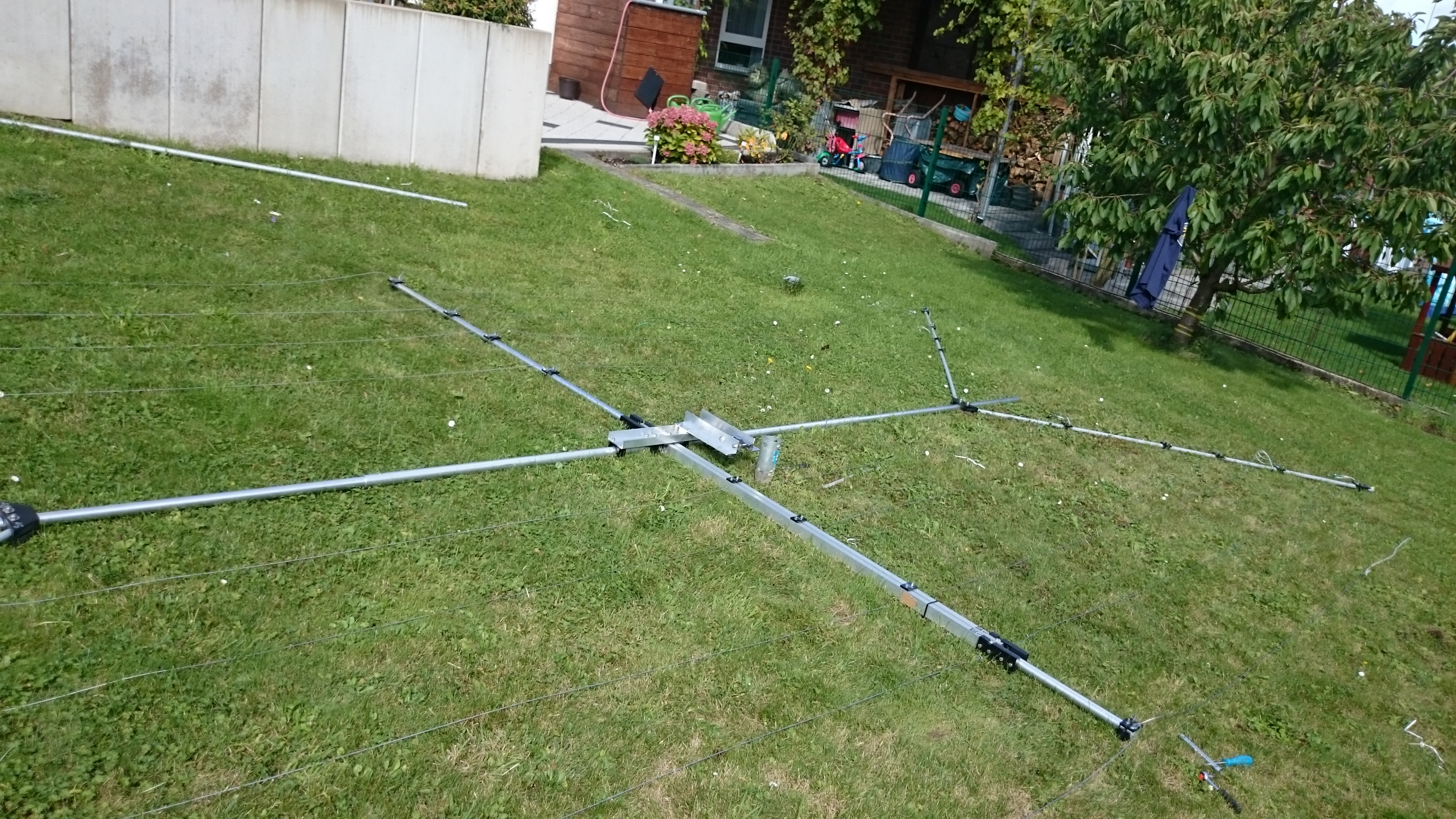

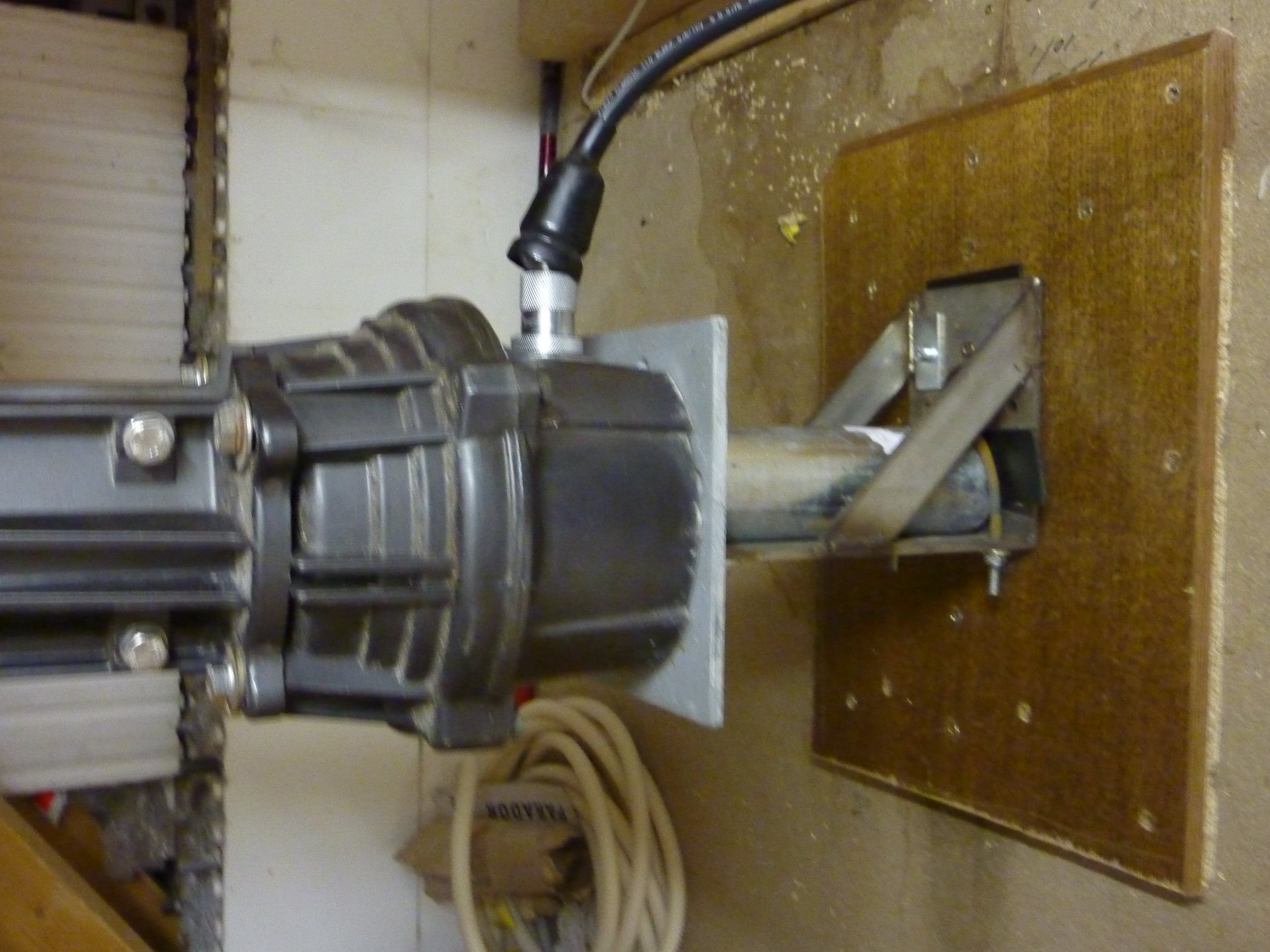

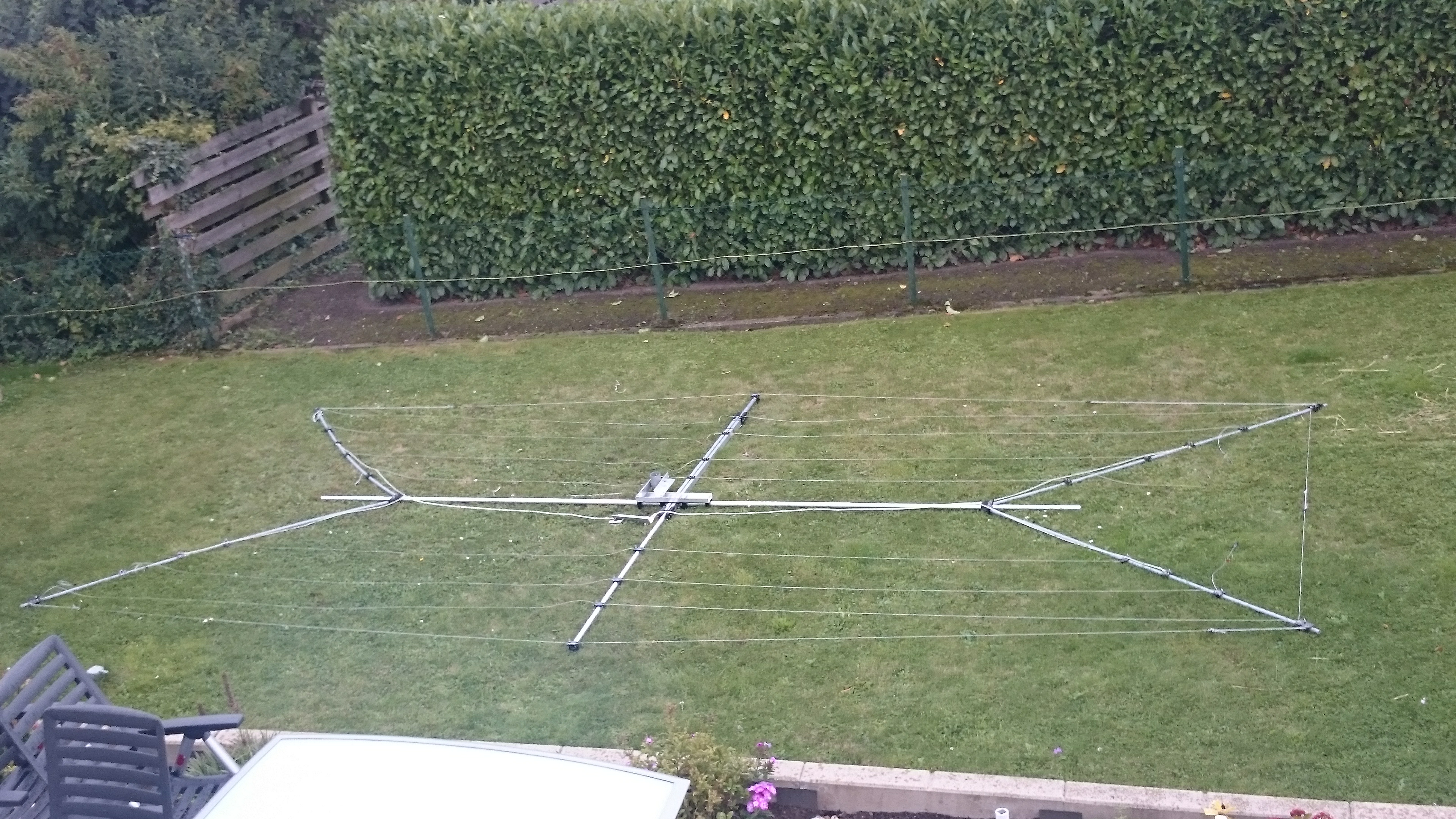

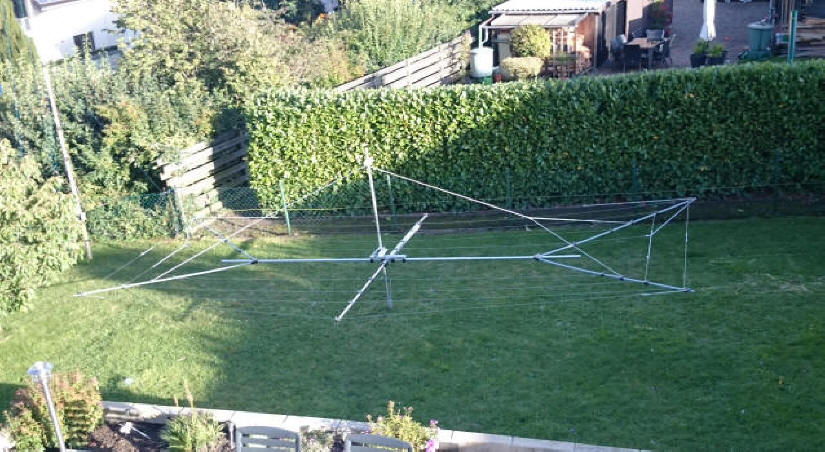

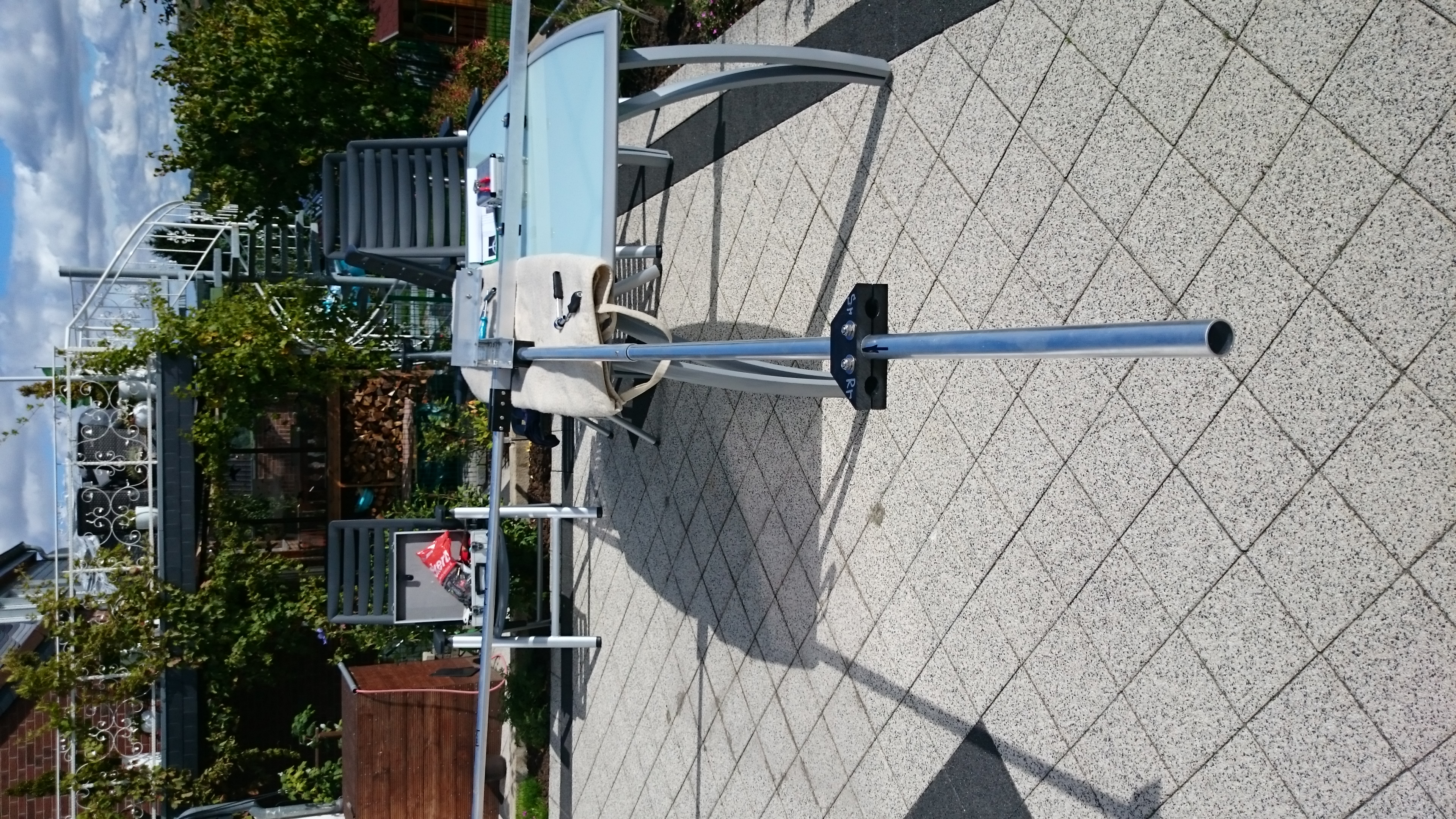

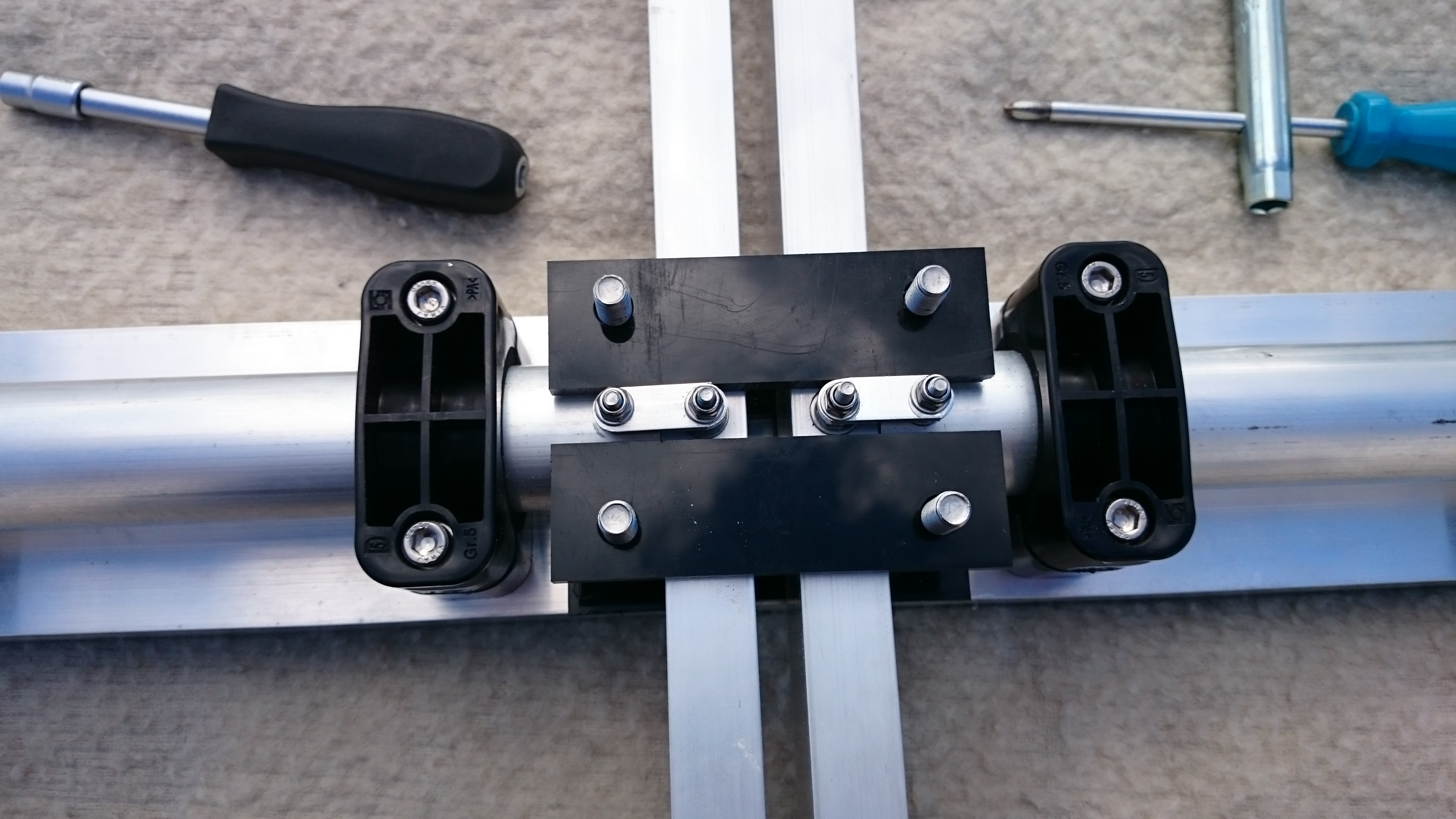

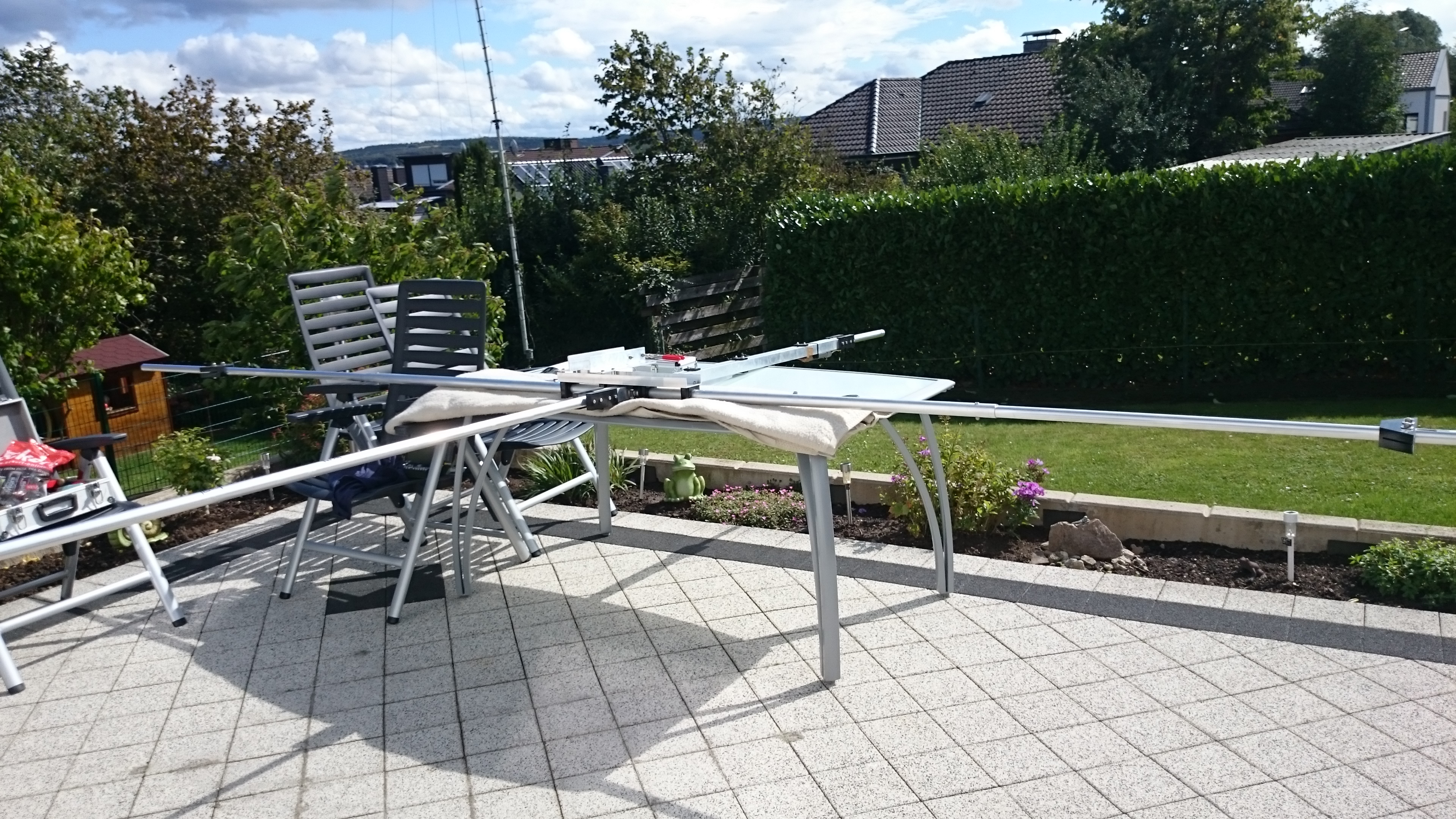

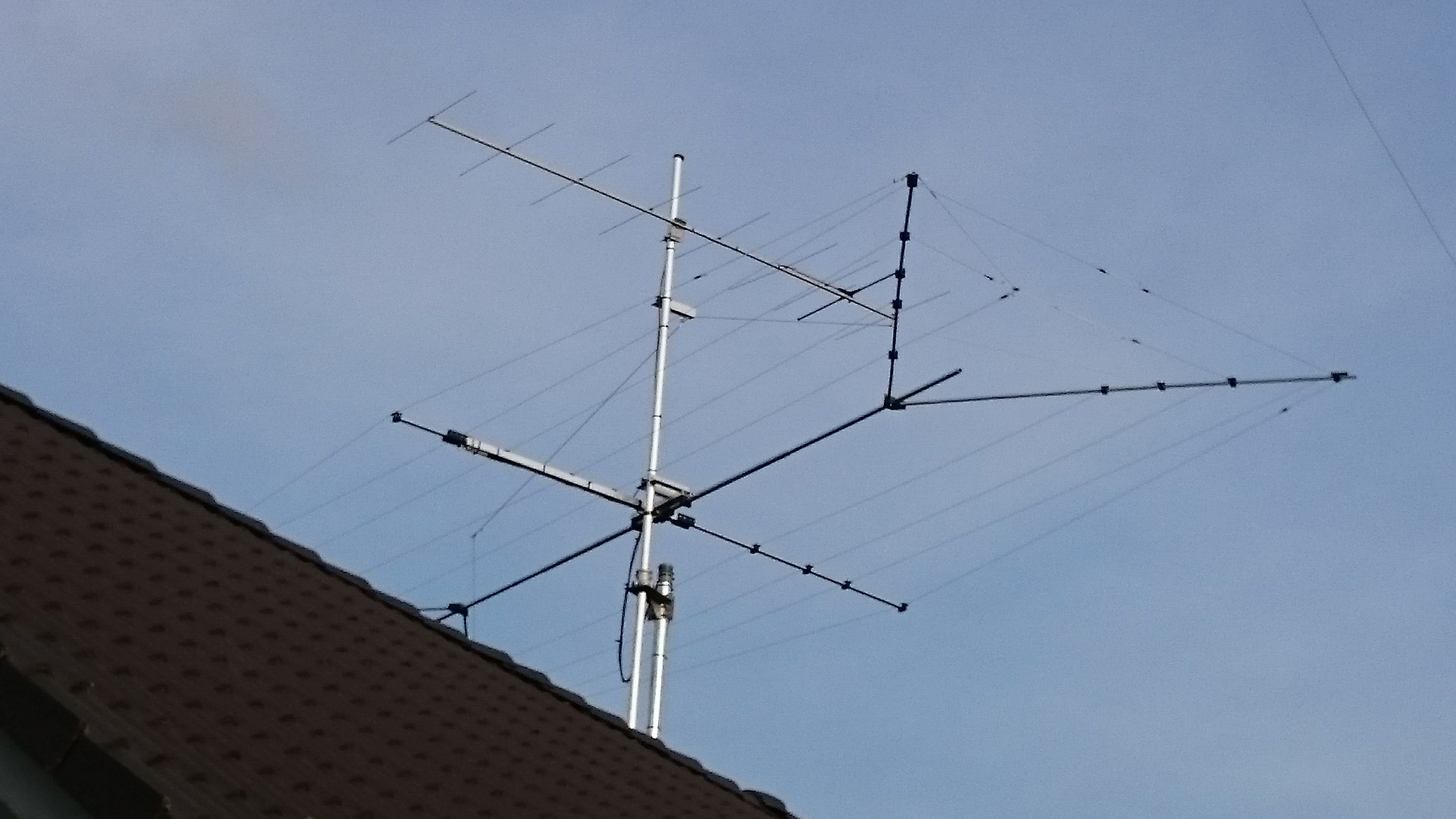

OBW10-5 10 Element Draht-Beam 20-17-15-12-10m

Bänder 20 / 17 / 15 / 12 / 10
Gewinn (dBd) * 4,2 / 4,4 / 4,2 / 4,4 / 4,8
Gewinn (dBi) ** 11,5 / 12,0 / 11,8 / 12,3 / 12,6
V/R (dB) 22 / 17 / 15 / 15 / 20
SWR
14,00 - 14,13 - 14,35 1,8 - 1,3 - 1,8
18,07 - 18,14 - 18,17 1,5 - 1,4 - 1,5
21,00 - 21,25 - 21,45 1,5 - 1,1 - 1,4
24,89 - 24,94 - 24,99 1,4 - 1,3 - 1,4
28,00 - 28,50 - 29,00 1,5 - 1,2 - 1,6

Elemente (Anzahl) 10
Aktive Elemente je Band 2 / 2 / 2 / 2+ / 2+
Max. Elementlänge (m) 7,70 (Querausdehnung)
Boomlänge (m) 3.75
Drehradius (m) 4.3
Zuleitungen (Anzahl) 1 Coax 50 Ohm
Eigengewicht (kg) 15
Windlast bei 130 km/h 242 N / 0,30 m² / 3,2 feet²


* = durchschnittlicher Gewinn über Dipol im Freiraum / zum Vergleich: 2el Monobander 4 dbd, 3el 5-6 dbd
** = durchschnittlicher Gewinn 20m über Grund (= dbd + 2.15 db Isotrop + ca. 5db Bodenreflektion)
