BAZOOKA

Bei der hier vorgestellten Antenne handelt es sich um ein Selbstbauprojekt.

Die Bazooka wird im allgemeinen Sprachgebrauch auch Koaxialantenne genannt. Sie ist, wie der Name schon sagt, eine Antenne aus Koaxialkabel.

Vorteile der Bazooka:

• Einfache Bauweise.
• Werkzeuge werden kaum benötigt.
• Materialpreis nicht mehr als 20,00 EURO.
• Höhere Bandbreite gegenüber einem Dipol.
• Bei geringer Aufbauhöhe bereits gute Erfolge erzielbar.
• Unkritischer gegenüber Geländebeschaffenheiten und Bebauungen.
• Ideale Portabelantenne für Fieldday, Urlaub oder sonstige Outdoor Funkaktivitäten.

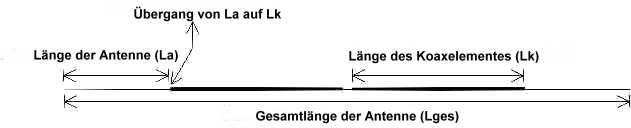

Berechnungsformel:

• Lges = 142,5 : f (MHz)
• Lk =  49,5 : f (MHz)
• La = (Lges - 2 x Lk) : 2

Beispiel für eine 20meter Antenne:

• Lges = 142,5 : 14.200 = 10,03 Meter
• Lk =  49,5 : 14.200 =  3,48 Meter
• La = (10,03 - 2 x 3,48) : 2 =  1,53 Meter

Aufbau:

   1. RG58 (dünnes Koaxialkabel) auf 10,03 Meter Länge kürzen.
   2. Von jedem Ende des Kabels 1,53 Meter abmessen und die Kunststoffummantelung und das Schirmgeflecht des Kabels entfernen.
     Die weiße Kunststoffummantelung der Litze nicht entfernen. (Schirmgeflecht = Massegeflecht)
   3. Am Übergang von La auf Lk auf jeder Seite je 3,48 Meter zur Mitte des Kabels messen und am Ende markieren.
   4. Am Übergang von La auf Lk vorsichtig die weiße Kunststoffummantelung auf eine Länge von 2-3 Millimeter entfernen so dass die Litze
     sichtbar wird. Hier das Massegeflecht von Lk mit der Litze verlöten. Vorgang auch auf der anderen Seite der Antenne durchführen.

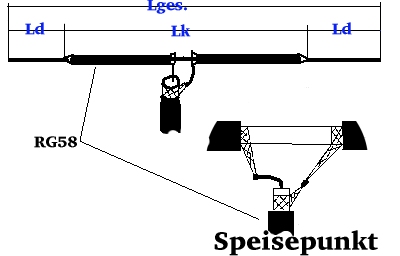

   5. In der Mitte der Antenne sitzt der Einspeisepunkt. An den beiden Markierungen (Schritt Nr. 3) die schwarze Kunststoffummantelung
     entfernen. Das Massegeflecht durchtrennen. An einer Seite nun das Massegeflecht der Speiseleitung an das Massegeflecht von
     einem Lk anlöten und an der anderen Seite die Litze der Speiseleitung an das Massegeflecht des anderen Lk anlöten. Oder eine
     PL-Einbaubuchse verwenden, die in ein Kunststoffrohr eingebaut wird. An diese kann dann jedes gewünschte Kabel angeschlossen
     werden.
   6. Die Übergänge (La auf Lk) sowie die Einspeisung können mit ausgegossenen Kunststoffrohren abgedichtet und verfestigt werden.
   7. An den beiden Enden können ebenfalls ausgegossene Kunststoffrohre verwendet werden, in denen zuvor noch eine Ringschraube
     gesteckt wird. Darauf achten, dass das Ende von La nicht elektrisch mit der Ringschraube verbunden ist. Zur Stabilität ein kleines Stück
     Lochrasterplatine senkrecht auf das Ende von La löten. Das verhindert, dass das Ende von La aus der Gussmasse gezogen werden kann.
