DL6KA  Antenne:







Tja Ihr wollt wissen wie die DL6KA Antenne aussieht... ganz schnell erklärt und leicht nachbaubar....





1.) Man nehme einen GFK Mast ! 10m und eine Stipprute 8m.

2.) UNUN 4:1 mit 2 x FT 240 -72  ( AMIDON ca. 40€ )

3.) Ganz wichtig etwa 20 oder mehr Radiale 10, 15, 20m lang im Garten

     vergraben die nach Möglichkeit Sternförmig um die Antenne herum

     etwa 10cm bis 20cm in die Erde gelegt werden.

     " vergraben! ".



4.) Den Unun habe ich etwa 50cm von der Erde an den Mast befestigt. Hier

     ist die Einspeisung vom Draht. Ich verwende Cu 6mm² PVC isoliert. An

     dem N-Stecker ist das Erdnetz angeschlossen siehe Bilder



5.) Den 6mm² Draht an den GFK-Mast befestigen mit Isolierband bis zur

     10m Marke. Nicht Wendeln ! In der Angelrute 0,5mm² Cu Draht bis zur

     Spitze einbringen und oben drauf auf den GFK Mast stecken. Bei 10m

     wird das Dreieck angeschlossen. Das Ende vom Dreieck wird an der

     Angel angeschlossen. ( Angelelemente mit Coroplast sichern !)



6.) Eine Bodenhülse für den festen Stand der Rute im Baumarkt für 9-15

     Euro zu bekommen. Ich habe ein V2A Rohr einbetoniert bei mehr als 8m

     GFK Mast sollte man für Standsicherheit sorgen im eigenen Interesse.

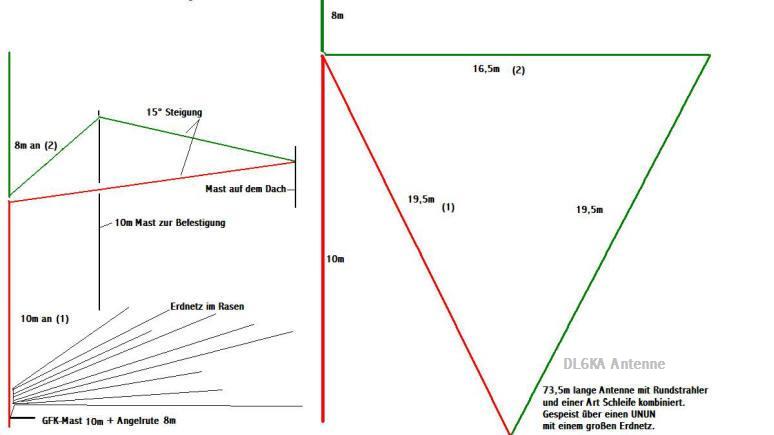

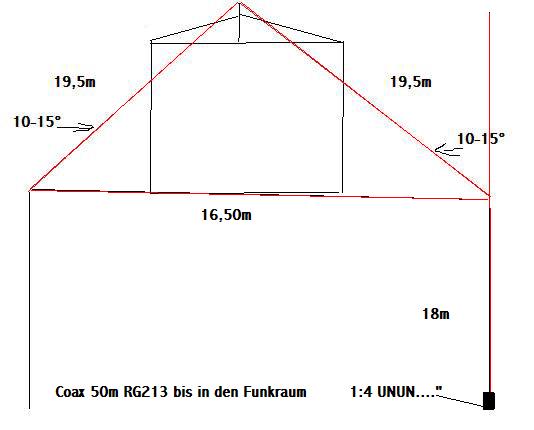

7.) Drahtlänge der Antenne 73,5m . ( 10m Vertikal , 56m Horizontal liegendes

     Dreieck 1,0mm² , 8m Vertikal )

     Resonanz durch den UnUn auf 10-12-15-17-20 m   ( SWR 1,2-2,0)    30-160m mit Tuner





                            Ich wünsche euch viel Spaß beim Nachbau !







    So nun noch ein wenig Bildmaterial um von dem Ganzen einen Überblick zu bekommen !





Gleich am ersten Tag ging es nach Japan auf 80m...!

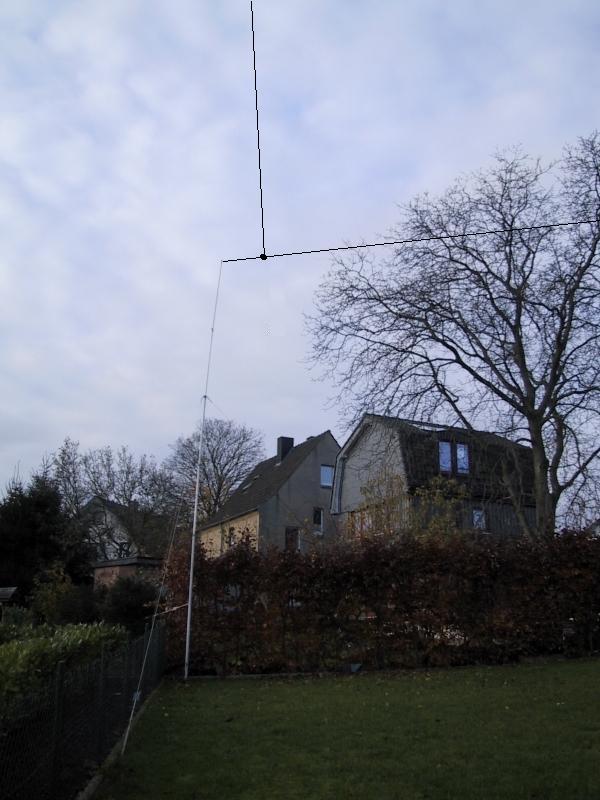

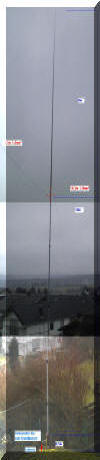

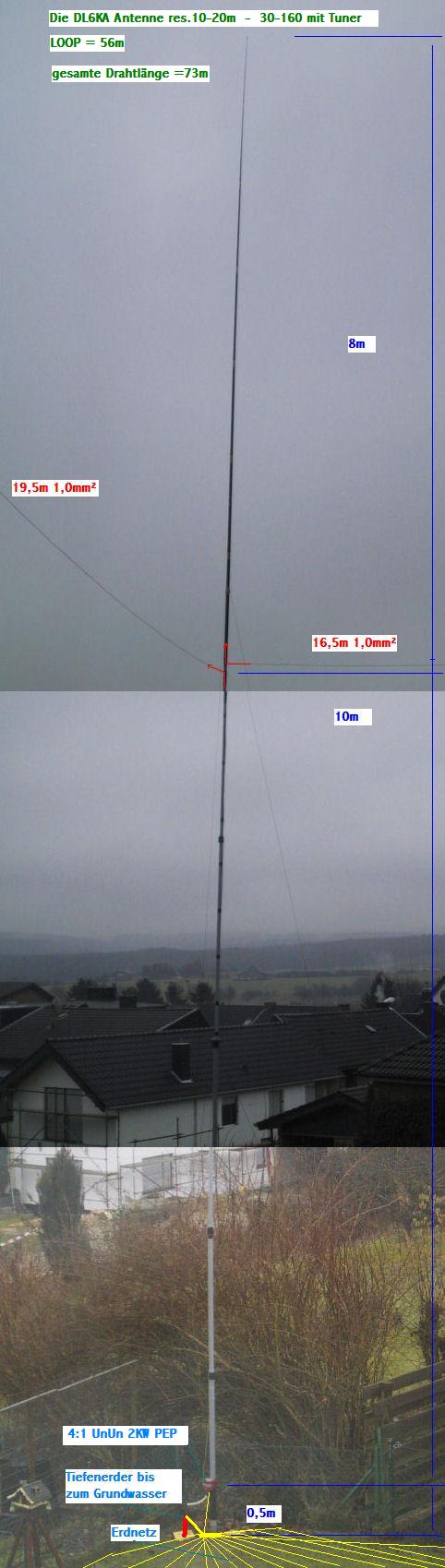

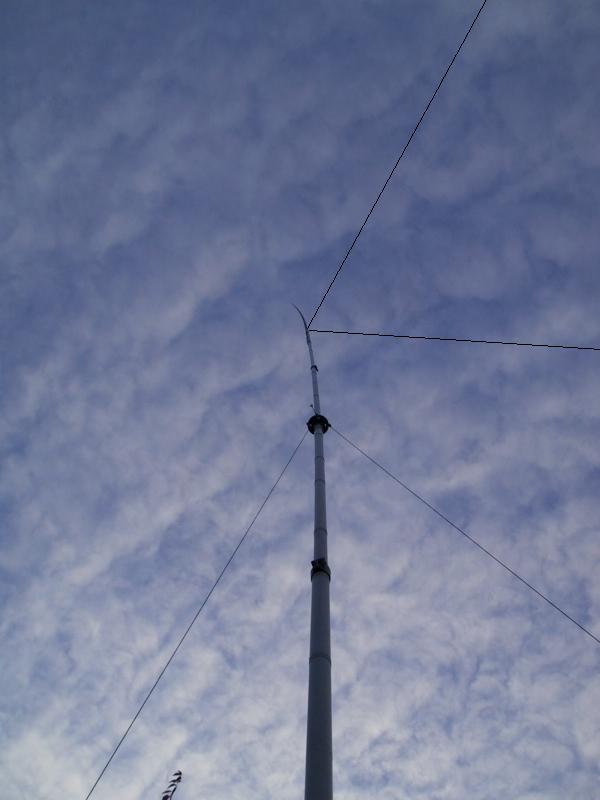

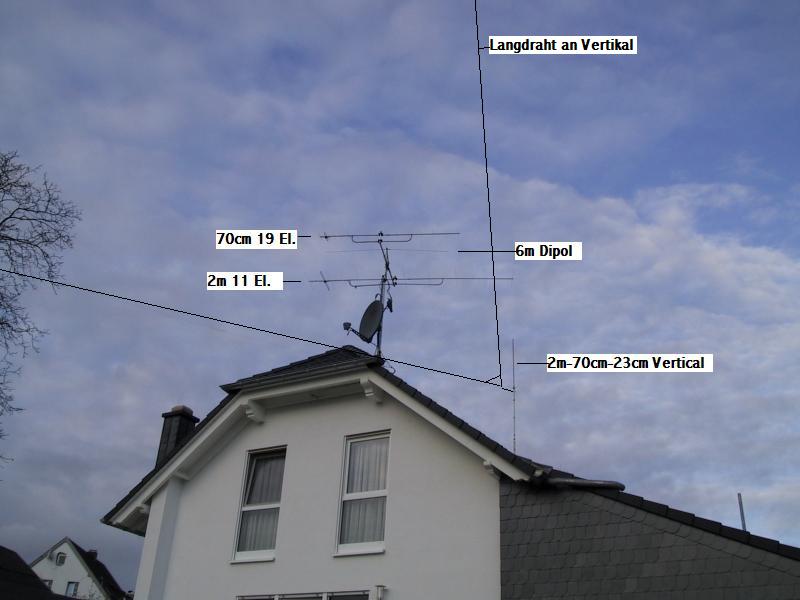

18m Vertikal im oberen Drittel Langdraht (schwach zu erkennen) .

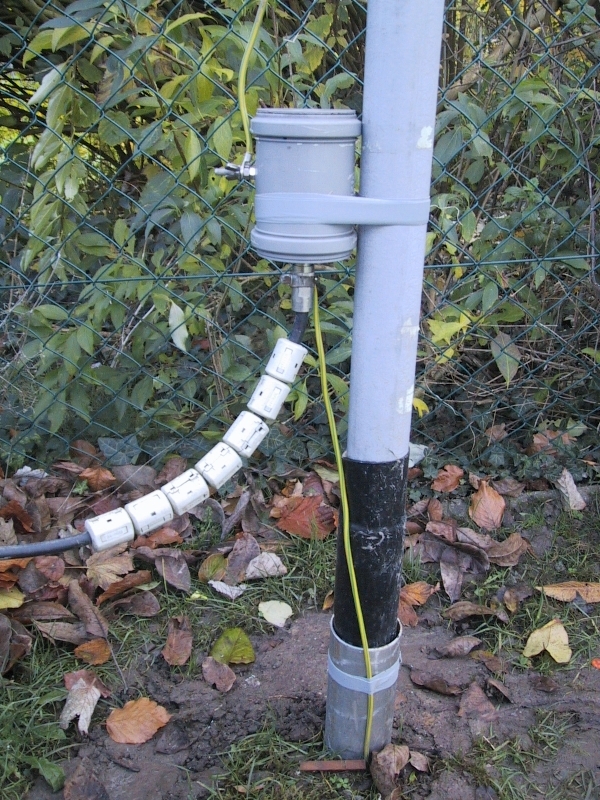

Die Einspeisung über einem UNUN mit Erdnetzanschluss.....! Alle Bänder 10-160m













DL6KA Antenne ist fertig seit 21.2.2009 im Test !

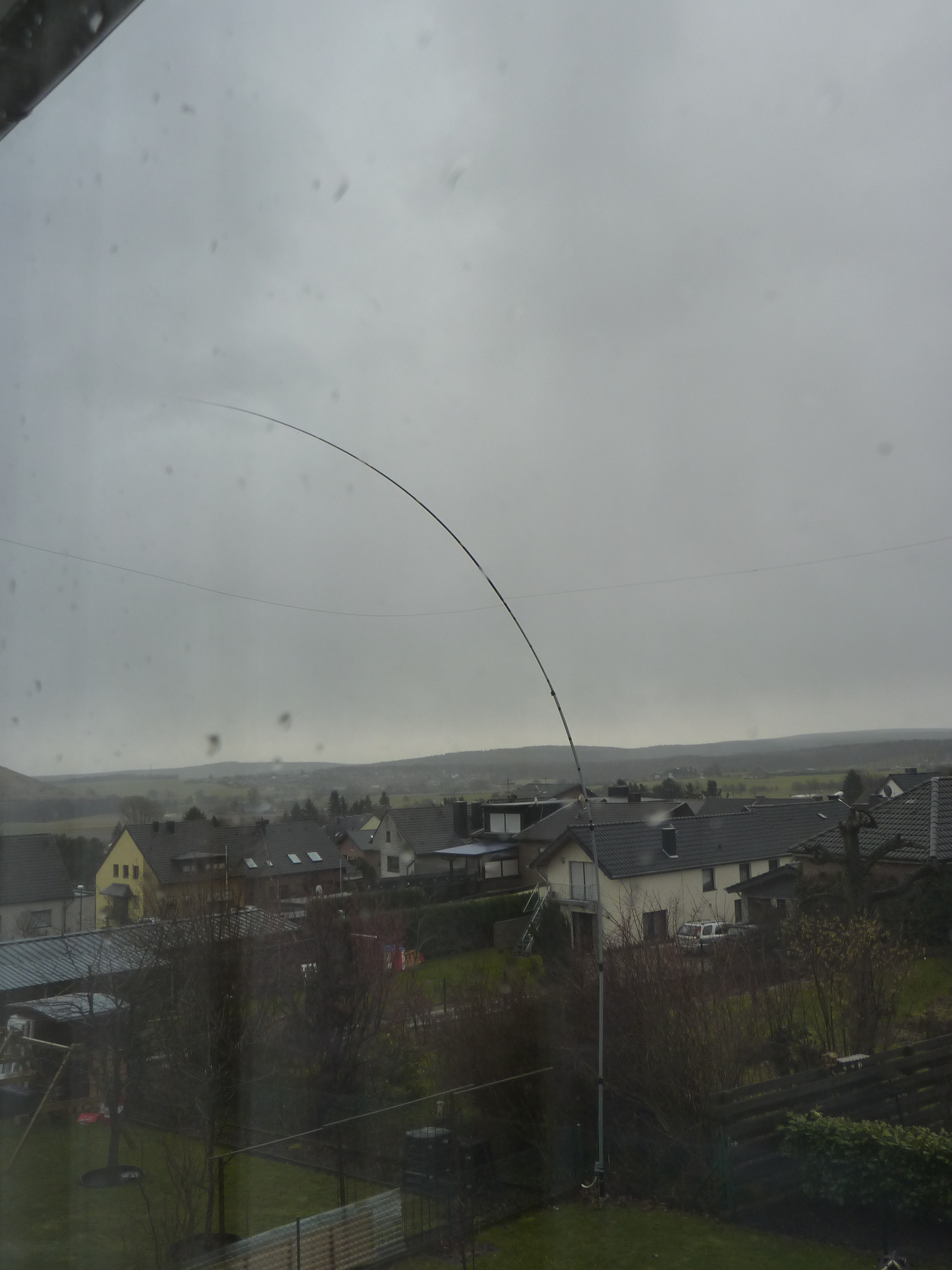

bei Windstärke "9" sieht es dann so aus !!!
