OV PROJEKT  LIMA SDR



Mit Beginn des Projektes werde ich hier die Bilder einstellen und laufend Aktualisieren.





Die erweiterte Bestellliste der Bauteile bei Reichelt  :    X

Weißblechgehäuse gibt es bei Schubert oder UKW Berichte



nur RX 102x160x30                                                    RX+TX 102x160x50

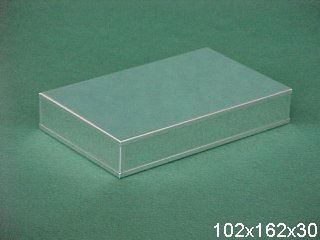

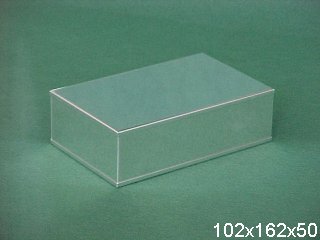

Otto SCHUBERT :     EU102x162x30 (11)  ca 6,30€ + Porto      EU102x162x50 (11a)  ca 6,93€ + Porto

UKW-Berichte :     WB 10216230  ca. 8,25 € + Porto                       WB 10216250  ca. 9,08 € + Porto

Schrauben und Kleinteile entnehme der Baubeschreibung

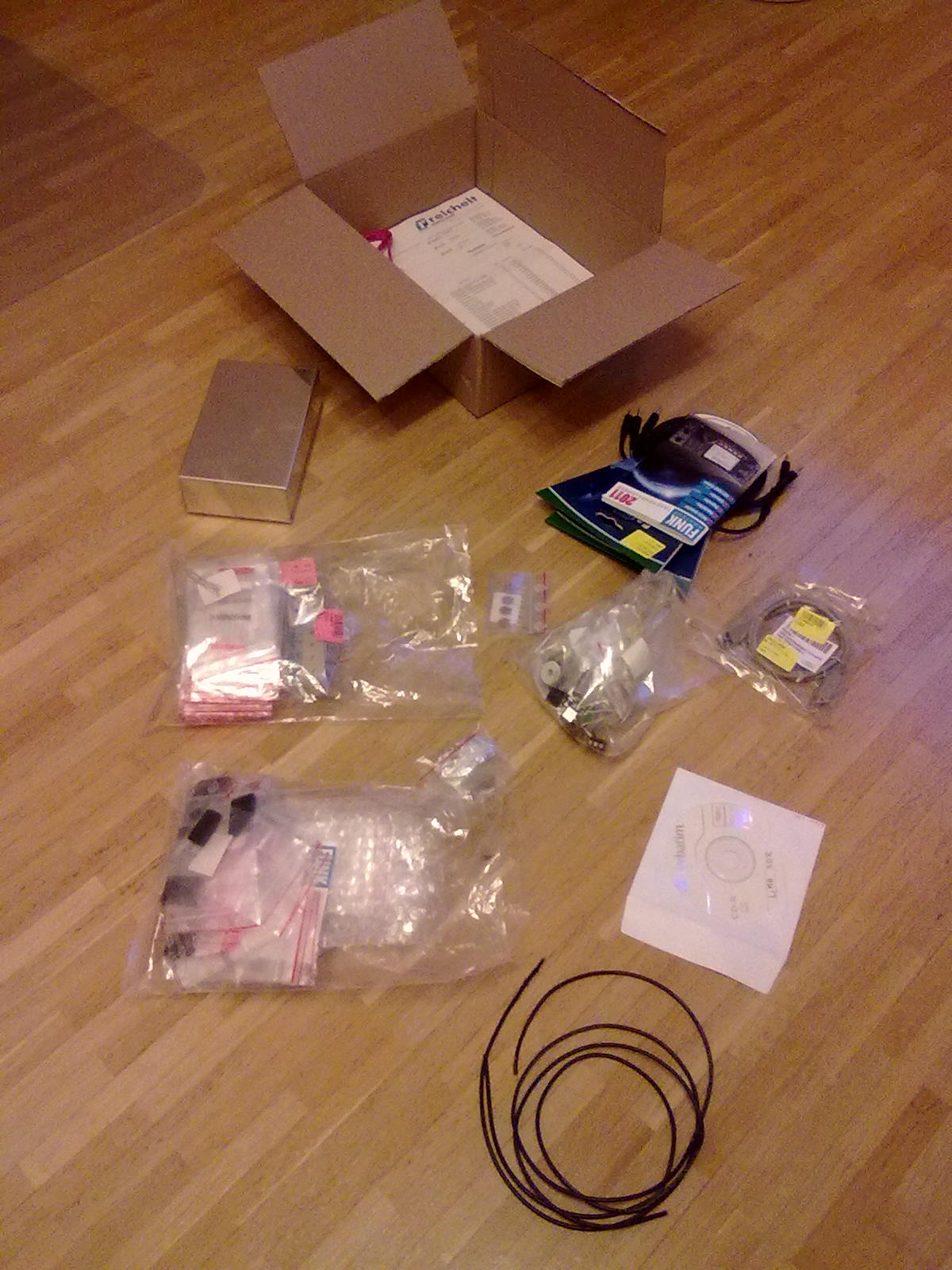

12.01.2011  Das Material ist fast komplett....über 472 Bauteile sind es dann komplett

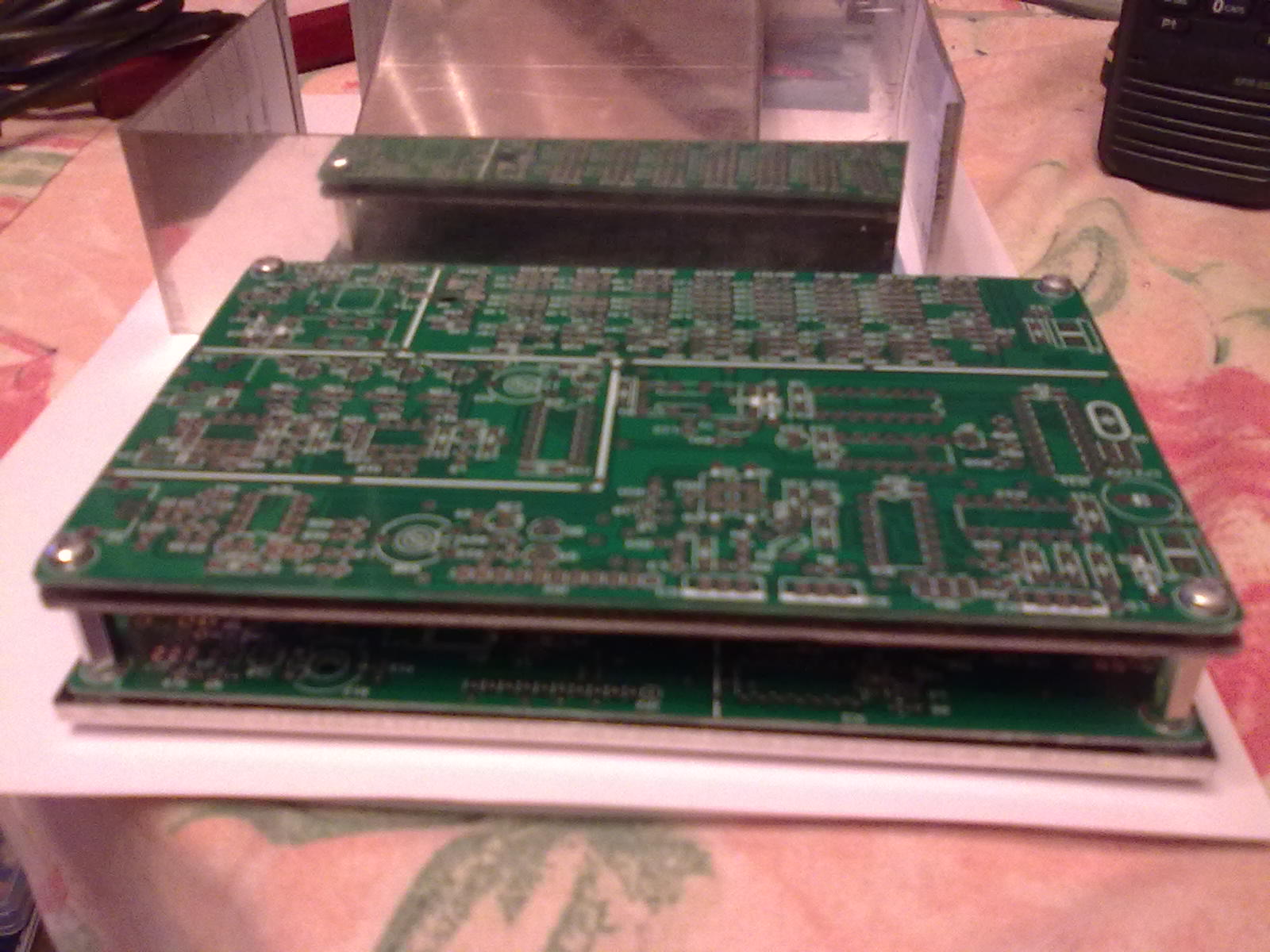

13.01.2011  Die Platinen an das Gehäuse angepasst........



13.01.2011  Bohren und Feilen....am Gehäuse



14.01.2011   OV Abend Vorstellen des Bausatzes

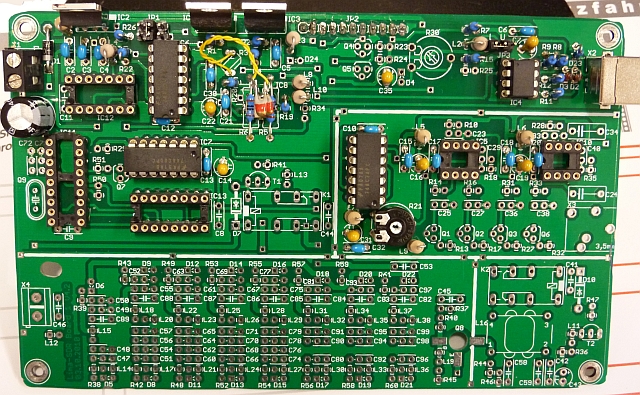

25.02.2011 Beginn der Bastelabende...Löten Messen Löten M.....

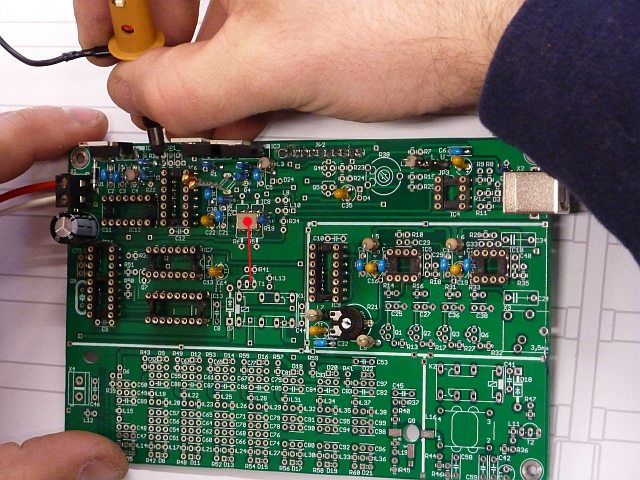

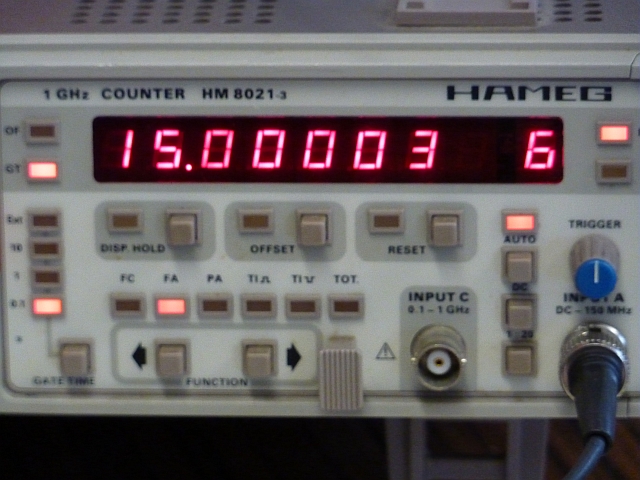

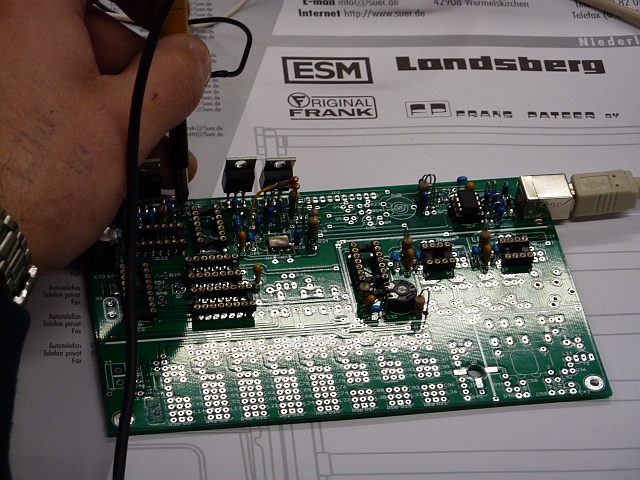

prüfen des SMD Oszillator SI570 und messen der Stromaufnahme

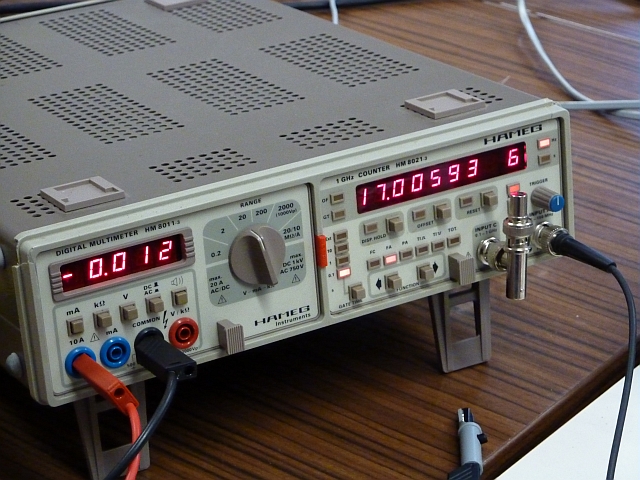

messen der Stromaufnahme mit angeschlossener USB Schnittstelle



anbringen der Heizwiederstände über dem SMD Oszillator SI570 mit Überwachung



Schritt 6

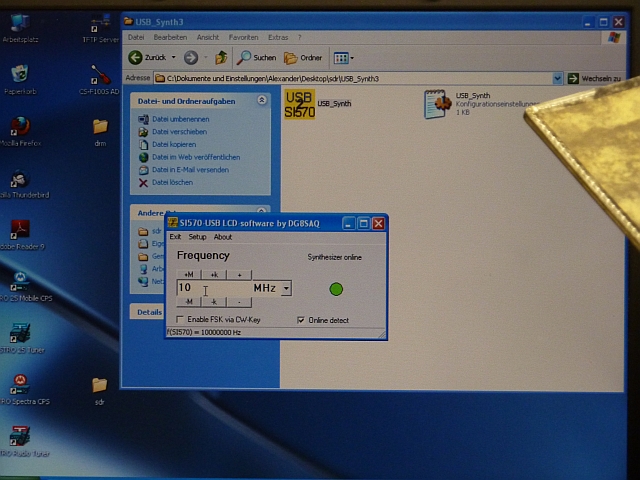

Installation der Software der Empfang geht bereits... Deutsche Welle war zu hören

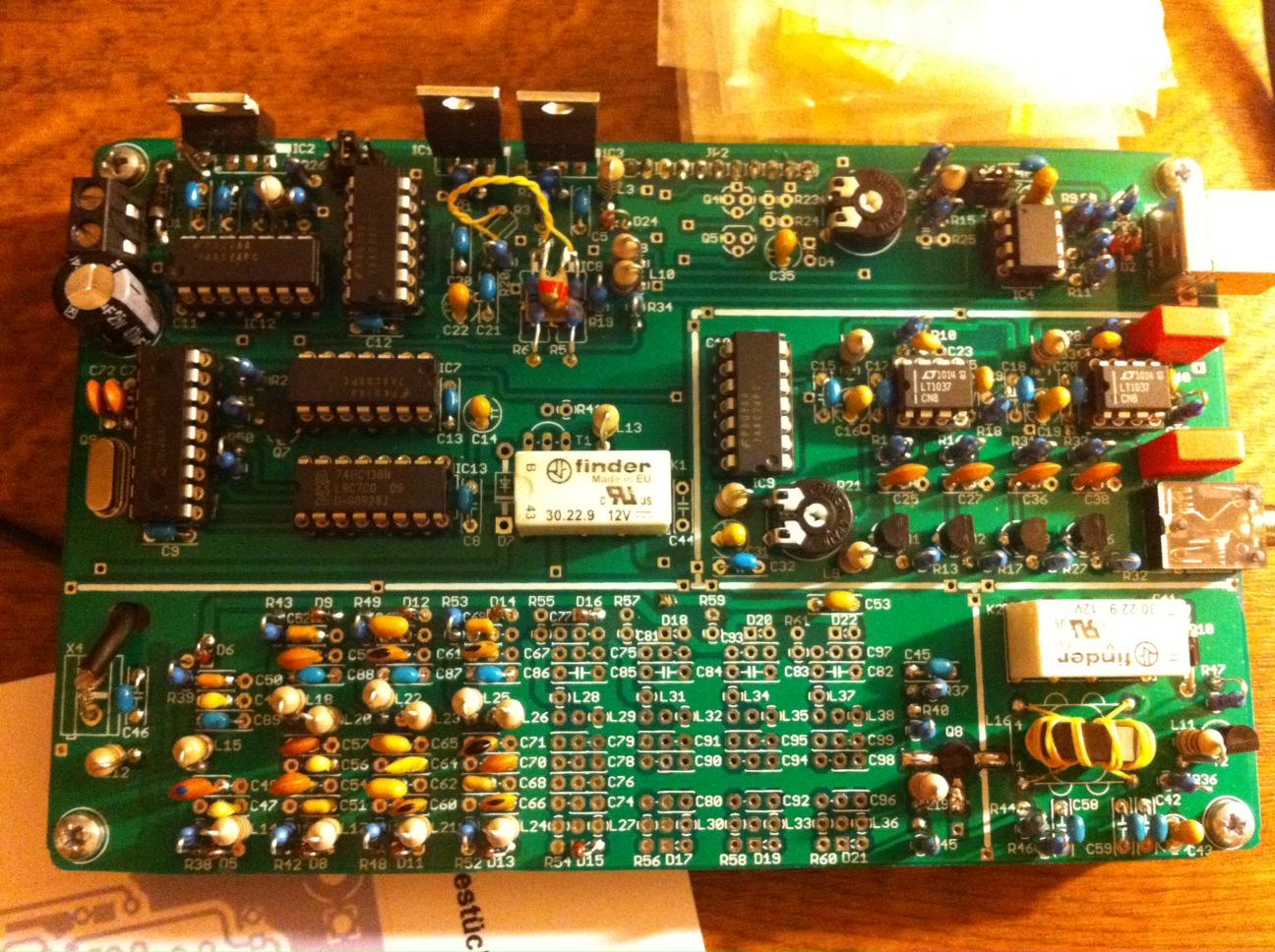

etwas weiter ja schon fast fertig...

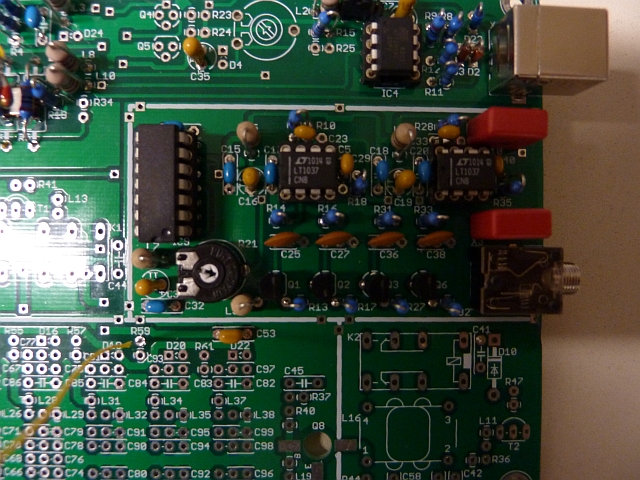

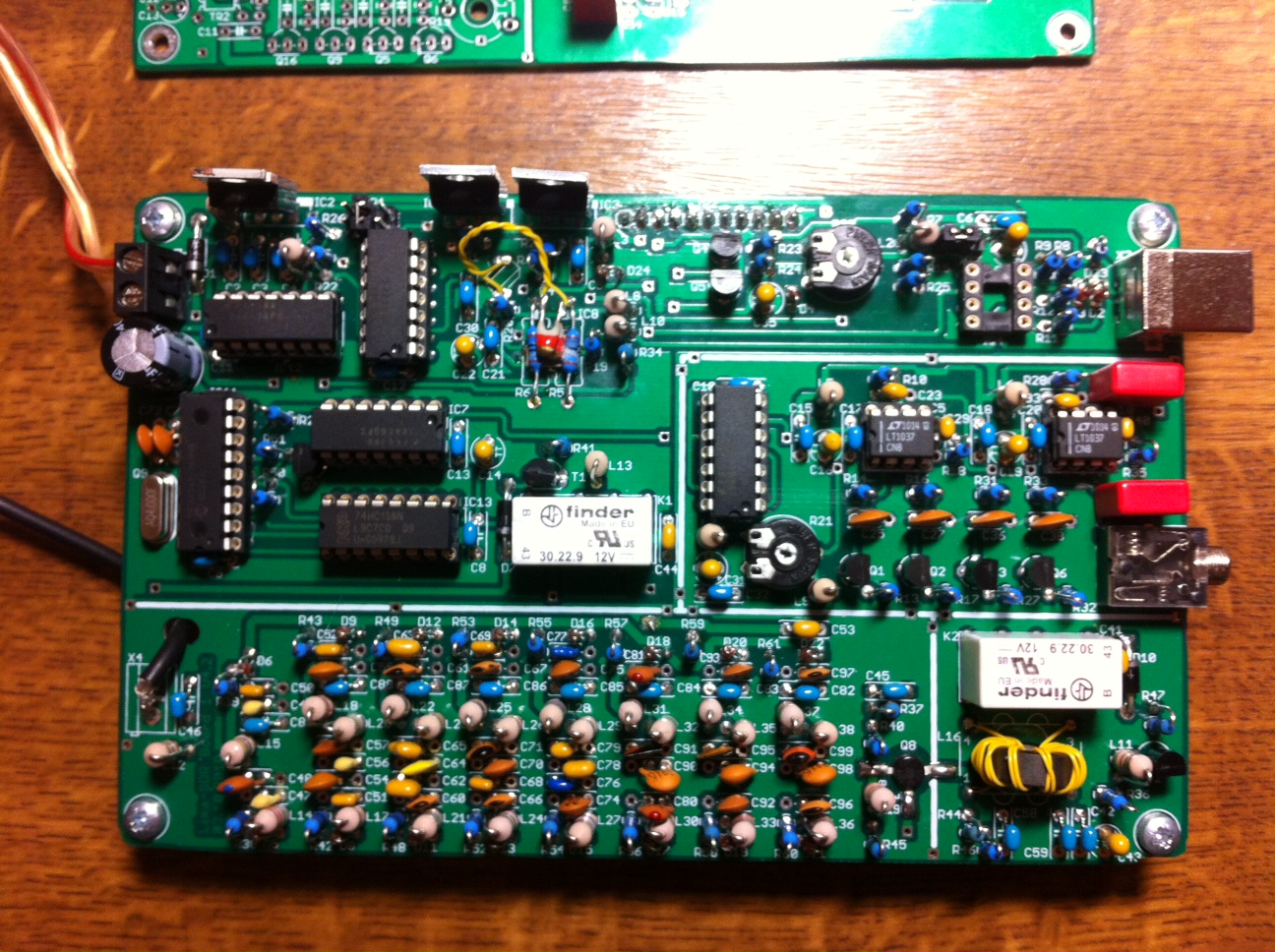

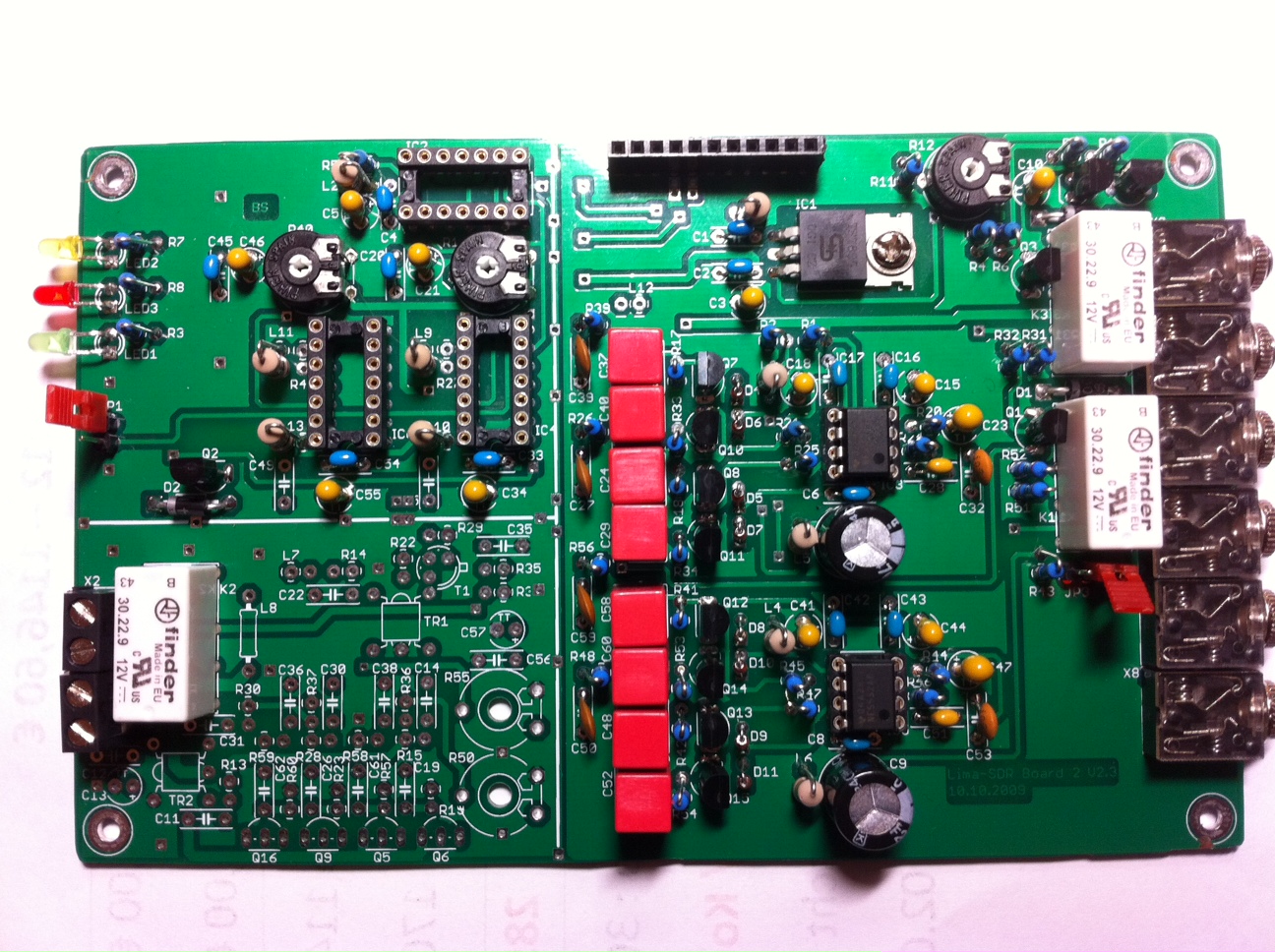

Die RX Platine ist fertig voll bestückt.

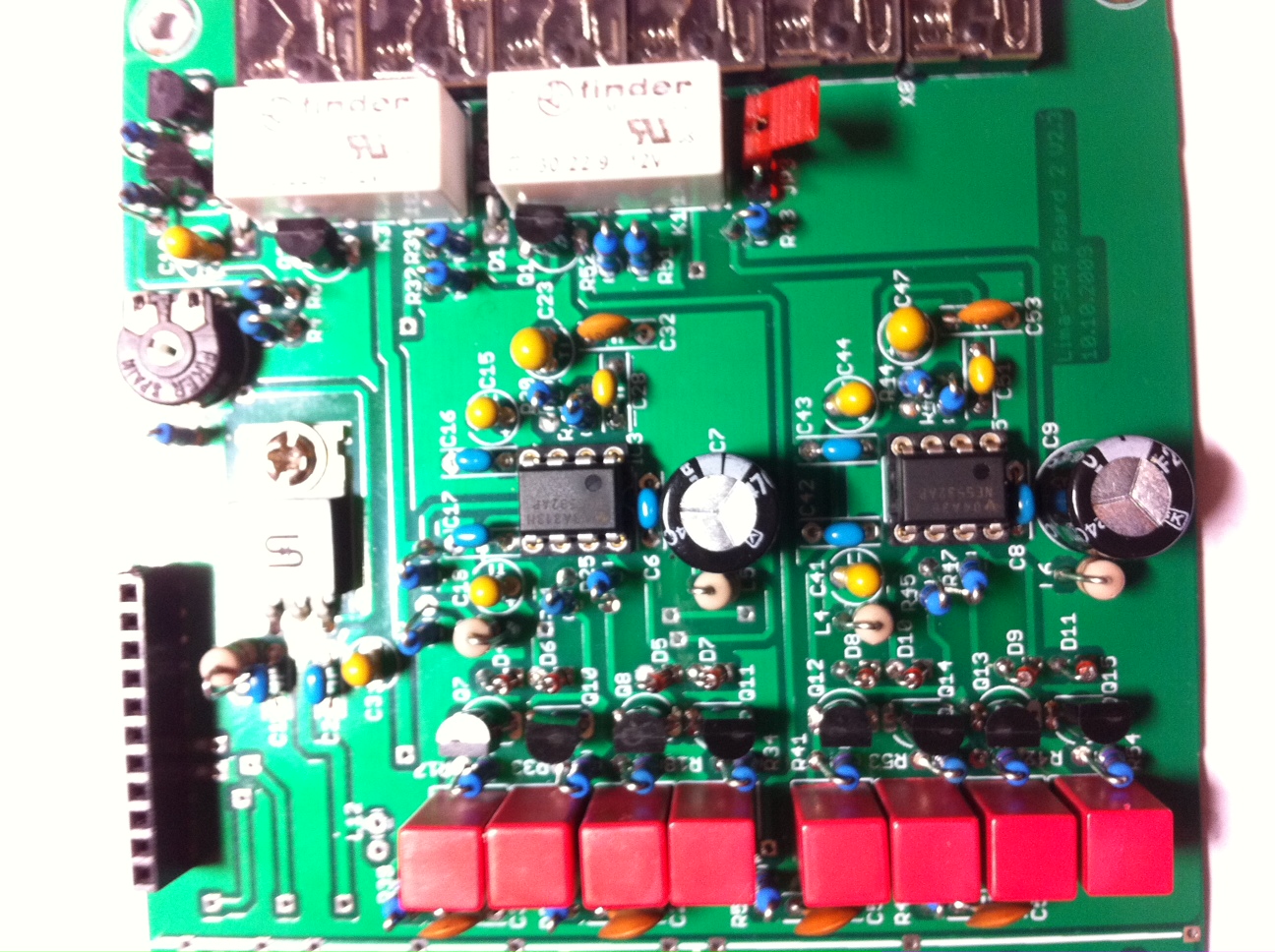

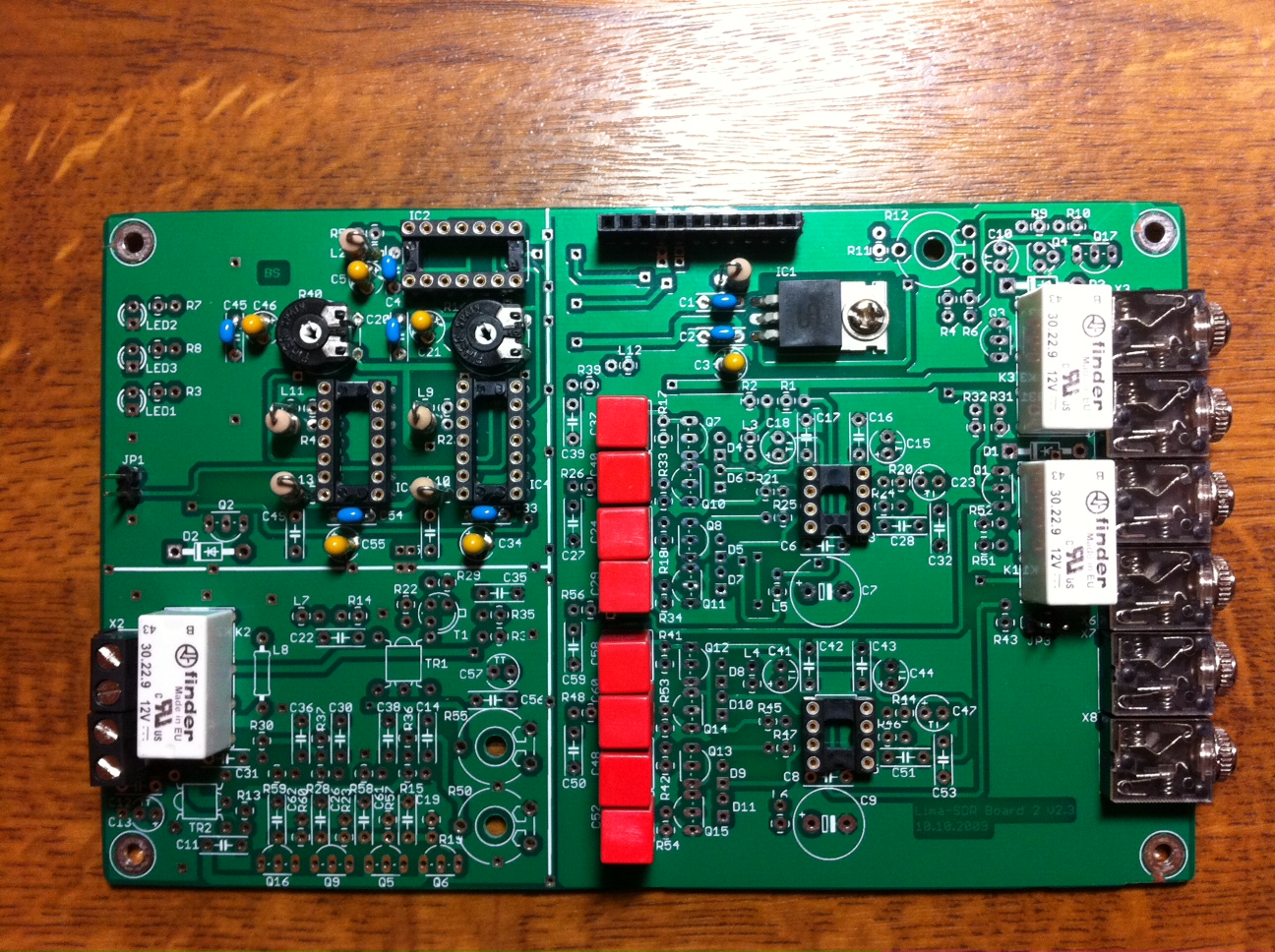

Der Sender....







YouTube LINK LIMASDR VIDEO







TO BE CONTINUED !

The first qso ....das Erste QSO
