Die 6m Dipol-Antenne by  DL6KA :







Tja Ihr wollt wissen wie meine 6m Antenne aussieht... ganz schnell erklärt und leichter Nachbau ....kosten keine 20 Euro wenn man etwas Bastelmaterial hat !

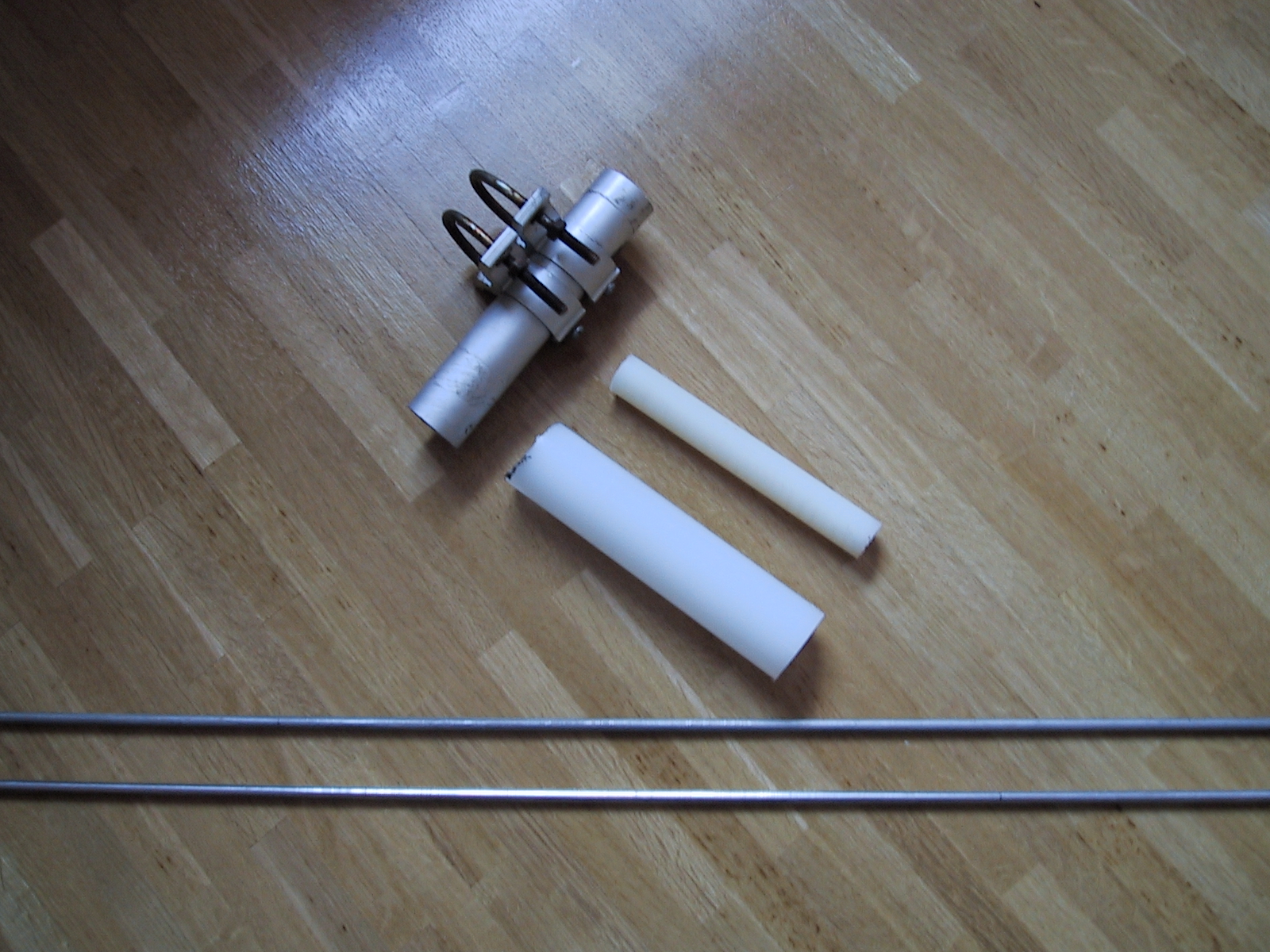

 1.)  PTFE Rundstab 20mm ,PTFE Rohr 37mm, Halter einer alten DIAMOND Hochantenne, 2 x 1500mm 6mm Alu Rohr, N-Buchse



2.)  PTFE Rundstab 17cm: Bohrungen 6mm x  80mm tief in den Stab hinein bohren von beiden Seiten.

PTFE Rohr eine 20mm Bohrung für den Stab siehe Zeichnung.











3.) Von oben durch den Stab in die Alu Rohre 2mm Löcher bohren und mit 3mm Gewinde versehen.

Hierdurch dann 3x35mm Edelstahlschrauben zur Fixierung und als einspeise Punkt .

 Entweder das Koaxial Kabel direkt mit den

Schrauben verbinden oder eine N-Buchse nach unten führen.

Nun nur noch den Antennenhalter in das PTFE Rohr schieben und fertig

zur Montage .



Beispiel : 300000  :   50.150 Mhz    =     5982,054  :  4   =   1495,51 mm    entspricht  (1/4 Lambda)

Verkürzungsfaktor  beachten oder einfach abschneiden bis es passt.





Nun nur noch abdichten mit einer Heißklebe-Pistole und fertig ist....





viel Spaß beim Nachbau...
